MP36RWSW/WS
4チャンネルアンプ内蔵データ取込解析システム(Windows/Mac両対応)

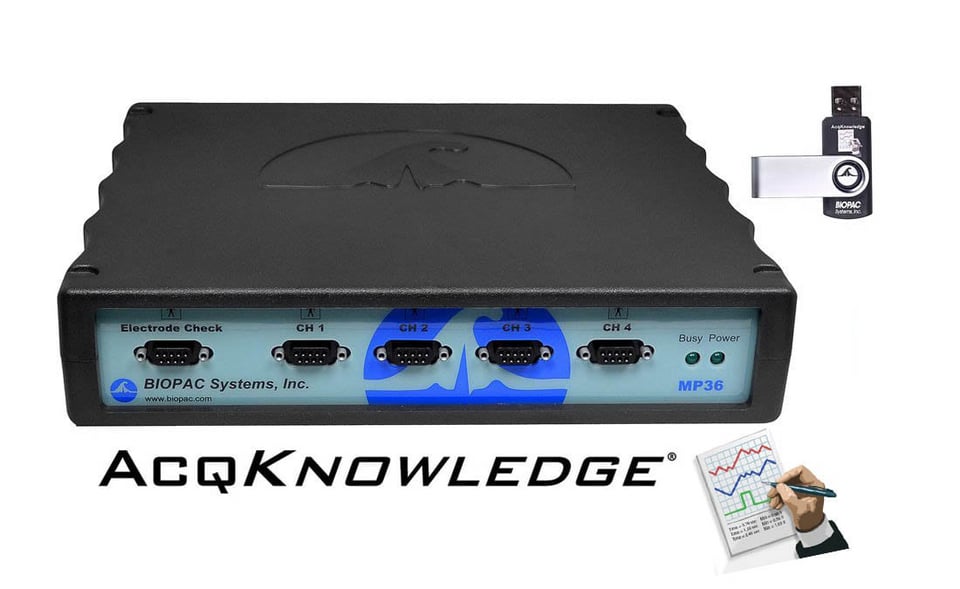

MP36RWSW/WSは、アンプ内蔵データ取込ユニット「MP36R」とAcqKnowledgeソフトウェアがセットになったBIOPAC社製MPシステムのベースシステムです。
MP36RWSW/WSシステムは、汎用の生体アンプを4台内蔵することにより、安価に幅広いアプリケーションをサポートします。インタフェースにUSBを採用し、高速データ取り込み(最大400K)、高分解能（24bit）、TTL入出力、アナログ出力、接触抵測定など多くの機能を持つハードウェアです。

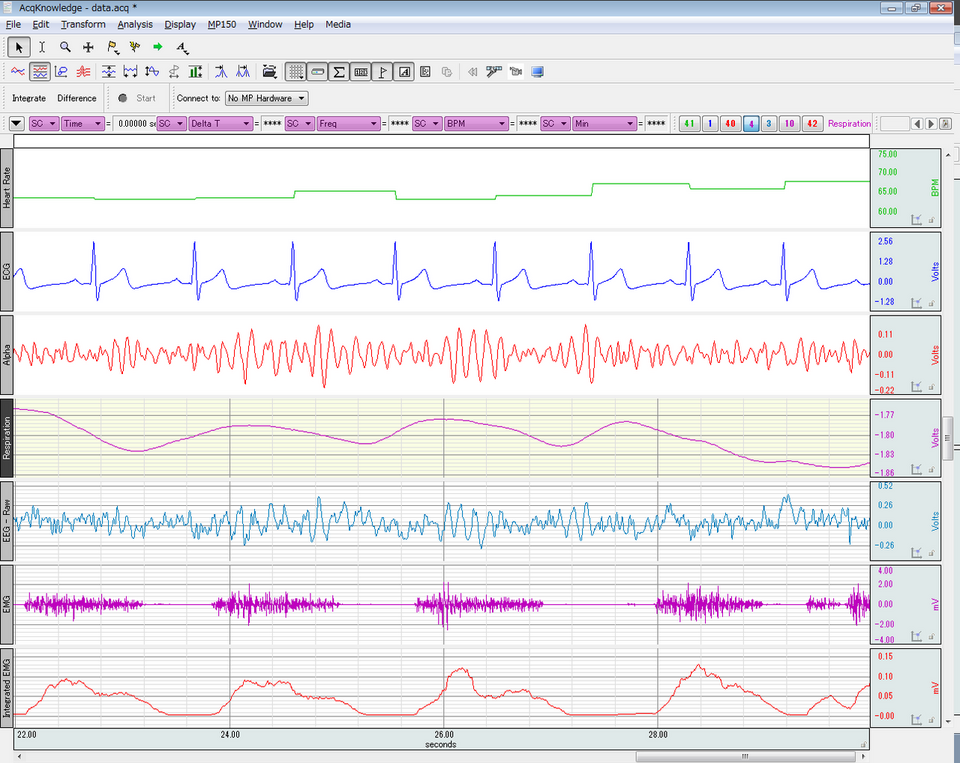

標準添付のソフトウェアAcqKnowledgeは、ユーザーのあらゆる作業を簡単な操作のみでフルサポートします。リアルタイムビューア、X/Yループ、リアルタイム演算などの多様なビューア機能や、微分、積分、ヒストグラム、デジタルフィルタ、スムージング、ピーク検出などの各種演算や、FFT、AR、DWT、PSDなどの周波数解析など多様な解析機能を備えています。
◾️構 成
アンプ内蔵データ取込ユニット
AcqKnowledge
USBケーブル
電源アダプタ
◾️仕 様
アナログ入力
| チャンネル数 | 4 チャンネル |
|---|---|
| 最大レート | 4ch @ 100K サンプル/秒 |
| 最小レート | 1 サンプル/秒 |
| トリガー入力 | アナログ CH1-CH4 もしくは デジタルD1-D8 |
| トリガー閾値 | 方向及び閾値の設定可 |
| A/D変換分解能 | 24 ビット |
| S/N比 | >89 dB |
| 電圧分解能 | 2.38 μV/ビット(gain: 5) , 0.024 ｎV/ビット(gain : 50,000) |
| ストレージバッファ | 512 k |
| 入力電圧範囲 | 400 μV ～ 4 V (p-p) |
| 過電流保護 | ± 1 mA/V |
| 差動インピーダンス | 2 MΩ |
| 同相インピーダンス | DC: 11 MΩ , AC(50/60Hz) : 1000MΩ |
| CMRR | 最少110dB |
アナログ出力
| チャンネル数 | 1 チャンネル |
|---|---|
| 出力電圧 | ±10V |
| D/A変換分解能 | 16ビット |
| 確度 | ±0.01 % (FSRに対し) |
| 出力インピーダンス | 50 Ω |
デジタル I/O
| チャンネル数 | 8 チャンネル |
|---|
その他
| 電源 | 100-250 VAC @ 50/60Hz 40VA |
|---|---|
| DC入力 | 12 VDC @ 1A |
| フューズ | 1 A |
| インタフェース | USB2.0 |
| 寸法 | 290(W)×250(D)×70(H)） mm (MP36のみ) |
| 重量 | 1.4 kg (MP36のみ) |
