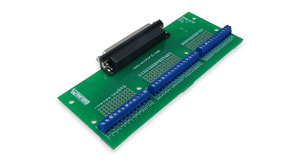

・STP-IO アイソレートデジタルI/Oボード
STP-IOは、STP100Cモジュールのアイソレートデジタル入出力ラインへアクセスするための端子台付きターミナルボードです。
このデジタルブレイクアウトボードは、デジタル出力用のデジタルチャンネル0～7と、デジタル入力用デジタルチャンネル8～15へアクセスするため、STP100Cの37ピンコネクタへ直接接続します。

・　デジタル入力チャンネルは3ピン(D8)から 10ピン(D15)です。
・　デジタル出力チャンネルは37ピン(D0)から30ピン(D7)です。
・　グランドは、19ピンと21ピンです。

アイソレートデジタル入出力アクセサリ仕様詳細のダウンロード

SuperLabや他のD-SUB37ピンコネクタの機器と同時にSTP-IOを使用する場合は、CBLSTP-IOが必要になります。

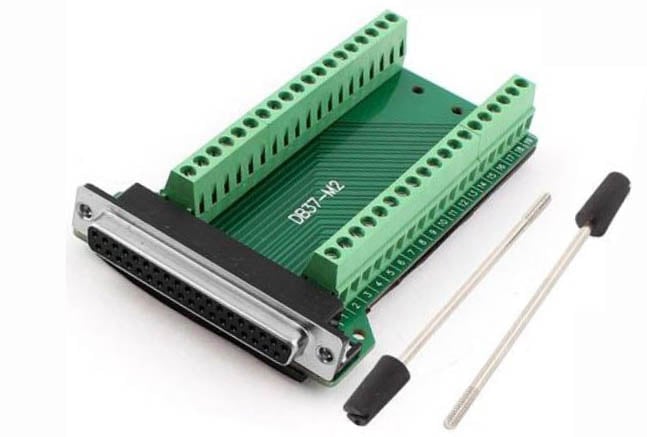

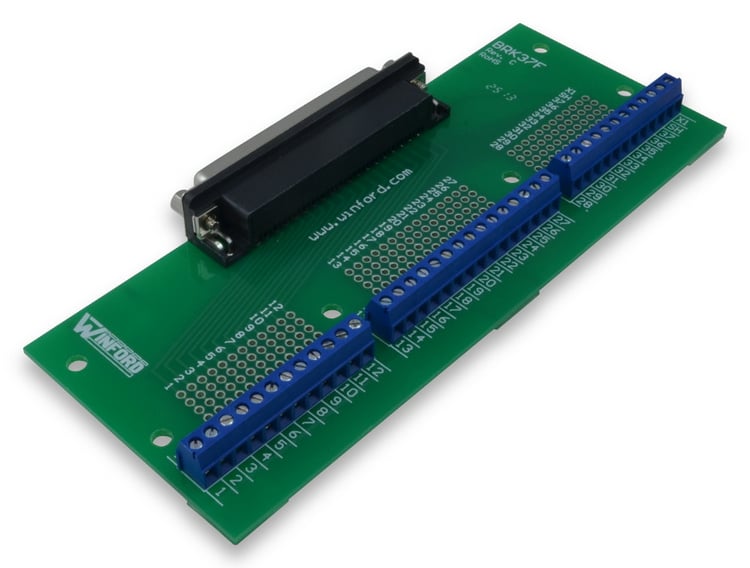

BIOPAC社では回路的に等価な2種類のボードを用意しています。

・CBLSTP-IO Superlab＋STP-IOアダプタケーブル

STP100Cの37ピンコネクタにSuperLabシステムやD-SUB37ピンコネクタの機器とSTP-IOアイソレートデジタルI/Oボードの両方を同時に接続する際に、CBLSTP-IOを使用します。

CBLSTP-IOはY字のスプリットケーブルで、雌型37ピンコネクタの1つは、STP100C背面の37ピンコネクタに取り付け、2つの雄型37ピンコネクタの1つはSTP-IOボードに接続し、2つ目はSuperLabシステム等との接続に使用します。
