1.5mmDINへの変換コネクタ:BN-ADAPT-TPシリーズ


テレメータシステムで1.5mm DIN端子(タッチプルーフ)の電極を接続する際に、BN-ADAPT-TPシリーズを使用してください。

10cmの2本線もしくはグランド線付きの3本線のリード線の終端はDIN端子になっています。
3本線は赤線(+)と白線(-)に黒線(GND)が付属していますので、各トランスミッタのグランドを設定できます。

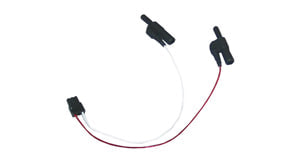

BN-ADAPT-TPシリーズ

シールドの無いリード線(EL254、LEAD110等)は使用できますが、トランスミッタにはシールド線用のアクティブドライブ回路を搭載していませんのでEL258Sなどのシールド線は使用できません。
変換コネクタはトランスミッタ間で共通の基準電極を作るためのジャンパ線として使用する事ができます。
マルチリードECGや、EEGの帽子電極システムの様に2つ以上の入力に、同じ参照電極を接続する際に使用します。

・BN-ADAPT-TP2 2本線アダプタ
・BN-ADAPT-TP3 3本線アダプタ


BN-ADAPT-TP
