テレメータ式3軸加速度アンプ:BN-ACCL3

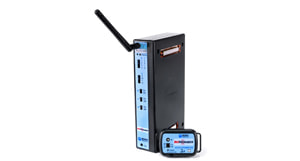

テレメータ式3軸加速度アンプ(BN-ACCL3)は、小型な送信機と受信機で構成され、加速度をワイヤレスで計測することができます。
MPシステムでは最大16チャンネルまで増設することができるので、他のテレメータと併用して生体のシグナルと同期計測することが可能です。
アイソレートパワーサプライ（IPS100C）を併用することによって、増幅された信号を アナログ出力することもできます。
BioNomadixシリーズ仕様詳細のダウンロード
400Hzの周波数帯で±16Gまで対応。3Hz,±2Gまで下げることが可能。
本システムはタップディテクタとしても応用可能です。
イベントレコーダのような扱いになりますのでイベント発生時に正確なマーキングが可能です。
【加速度波形からピーク検出方法】
MP160/MP150との接続イメージは下の図をご参照ください。
◾️仕 様
| 信号種類 | 加速度（X,Y,Z） |
|---|---|
| 帯域 最大 | ±2, ±4, ±8, ±16G |
| 工場出荷時 | ±16G at 400Hz LP |
| オプション | LP: 3.13 ~ 400Hz |
| ノイズ（分解能） | X: 5mg rms, Y:6mg rms, Z: 9mg rms (±2G at 400Hz LP) |
| 信号範囲 | ±2, ±4, ±8, ±16G |
| 出力電圧範囲 | ±10V |
| 寸法（送信機） | 60(W)×40(D)×20(H)mm, 54g |
| 寸法（受信機） | 40(W)×110(D)×190(H)mm, 380g |
| トランスミッター | ウルトラローパワー 2.4GHz |
| バッテリー | L-ionバッテリー 充電時間：～1時間 充電回数：～500回 |
| 駆動時間 | 72時間（最大） |
