テレメータ用ゴニオ&捻りメータ:BN-GON (TOR)-XDCRシリーズ


ゴニオメータと捻りメータは、関節の動きを簡単に計測できます。
センサは、軽量、柔軟で、衣服の下でも関節の動きを妨げることなく着用することができます。

伸縮ブロックは、肢(膝)の移動に伴って2つの取り付け点間の距離の変化を補償します。
ゴニオメータはサージカルテープや両面テープなどを使用して取り付けます。テレメータ用のセンサはBN-GONIOに取り付けて使用します。

テレメータ用ゴニオ&捻りメータ

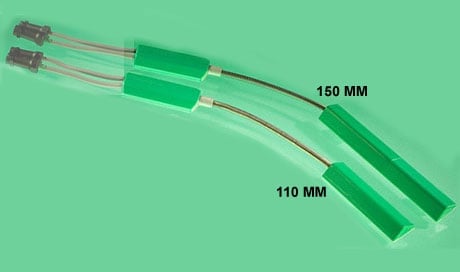

・BN-GON-110-XDCR, BN-GON-150-XDCR 2軸ゴニオメータ
手首や肘、膝、足首等の角運動量(屈曲/伸展など)をX軸、Y軸2つの軸に沿った値を出力します。

・BN-TOR-110-XDCR, BN-TOR-150-XDCR 1軸捻りメータ
前腕の回内/回外などの運動を測定できる1軸捻りメータです

・BN-GON-F-XDCR 指関節用ゴニオメータ
BN-GON-F-XDCRは1軸出力の小型ゴニオメータです。指やつま先の関節の動きを計測する際に使用します。

BioNomadixシリーズ仕様詳細のダウンロード



◾️仕 様
型番 (BN-) GON-110 GON-150 TOR-110 TOR-150 GON-F
タイプ 2軸ゴニオ 1軸捻り 1軸ゴニオ
チャンネル 2 1
最大長(mm) 110 150 110 170 35
最小長(mm) 70 100 70 115 30
可動範囲 ±150°
重量(g) 23 25 22 23 8
標準出力 5μV/degree(正規化1V励起)
ケーブル長 6m
インタフェース BN−GONIO
