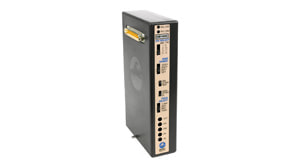

生体インピーダンス用アンプ:EBI100C
生体インピーダンス用アンプ（EBI100C）は、生体に微弱な電流を流し、抵抗変化を連続的に記録することができます。
抵抗の変化は呼吸や心拍による循環機能によるものや、体内の水分割合の変化などによって起こります。
生体インピーダンス用アンプ（EBI100C）は、出力電流の周波数を変更することができるので、多様な生体インピーダンス計測に役立ちます。
生体インピーダンス用アンプ仕様詳細のダウンロード
生体インピーダンス測定のヒントはこちら
◾️ICG解析例
EBI100Cはインピーダンス振幅とフェーズを同時計測します。
インピーダンスは12.5kHzから100kHz間で４種類の異なる周波数にて計測可能です。
アプリケーション
心血行動態／心拍出量／ニューロマーケティング／生理心理
計測内容別ケーブル接続方法
・ケース1：人、絶対値計測、シールド無しの場合、4本のCBL204とEL500+8本のLEAD110
・ケース2：人、相対値計測、シールド無し、もしくは小動物やEBIに特化した計測（フローやプレチスモグラフィーなど）の場合、EL506もしくはEL500+4本のLEAD110
◾️仕 様
| チャンネル数 | 2ーマグニチュード(MAG）,フェーズ(PHS） |
| 出力 | インピーダンスMAG 0ー100Ω |
| インピーダンスPHS（0ー90°) | |
| 出力レンジ | ±10V（アナログ） |
| MAG利得レンジ | 100, 20, 5, 1Ω/V |
| MAG応答周波数(高域側) | 10Hz, 100Hz |
| MAG応答周波数(低域側) | DC, 0.05Hz |
| MAG感度 | 0.0015Ω＠10Hz BW |
| PHS利得 | 90°/10 V |
| PHS応答周波数(高域側) | 100Hz |
| PHS応答周波数(低域側) | DC |
| PHS感度 | 0.0025 deg ＠10Hz BW |
| CMIV | ±10 V（アンプGND） |
| ±1500 VDC（メインGND) | |
| 動作周波数 | 12.5, 25, 50, 100kHz |
| 出力電流 | 400μA(rms） |
| 信号ソース | リード線電極 |
| 寸法 | 40(W)×110(D)×190(H)mm |
| 重量 | 370g |
