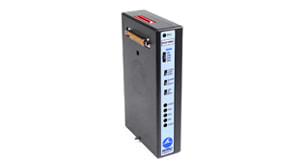

心電図用アンプ:ECG100C
心電図用アンプ(ECG100C)は、心臓の活動にともなって発生する電位(心電位)を記録するための生体アンプです。
手足もしくは胸部に電極を貼ることにより1台のアンプで1つの誘導を計測することができます。フィルタスイッチにより通常の心電図波形に加え、R波成分のみ抽出することも可能です。
電極を変更することにより、動物の心電図計測にも対応します。
BIOPAC社製ソフトウェア(AcqKnowledge)と組み合わせることによって、心拍モニタとして利用することや、オフラインで自動的に各成分の発生時間や間隔の抽出や、交感神経と副交感神経の働きから自律神経を評価する心拍変動(LF/HF)などの解析ができます。
心電図用アンプ仕様詳細のダウンロード
心電図測定のヒントはこちら
◾️心電図解析
心 拍 変 動
自動解析 / テキスト出力
ウォータフォールプロット
心電図取込みに必要なシステム構成例
MP160
ECG100C
LEAD110
LEAD110S-W
LEAD110S-R
LE503
MEC110C
12誘導心電図には以下のケーブルが便利です。
WT100C
TSD155C
MRI
MRI用にフィルタを専用設計したECG100C-MRIもラインナップしています。
ゲーティング用に心電図や呼吸に同期や遅延してTTLの入出力を行なうためのオプション品もあります。
◾️仕 様
| 利得 | ×500, ×1000, ×2000, ×5000 |
| 出力選択 | 標準、R波 |
| 出力レンジ | ±10V（アナログ） |
| 応答周波数(高域側) | 35Hz, 150Hz |
| 応答周波数(低域側) | 0.05Hz, 1.0Hz |
| ノッチフィルタ | 50dB除去（50/60Hz） |
| ノイズ電圧 | 0.1μV（0.05Hz―35Hz） |
| 入力インピーダンス | 2MΩ（差動）,1000MΩ（同相） |
| CMRR | 110dB 最小（50/60Hz) |
| CMIV | ±10V（アンプGND）,±1500VDC(メインGND) |
| 寸法 | 40(W)×110(D)×190(H)mm |
| 重量 | 350g |
| 入力電圧レンジ | Gain Vin（mV） |
| 500 ±20 | |
| 1000 ±10 | |
| 2000 ±5 | |
| 5000 ±2 |
