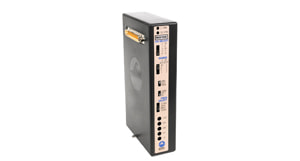

心拍出量用アンプ:NICO100C


心拍出量用アンプ(NICO100C)は1回拍出量や心拍出量をインピーダンス法で導くためのアンプです。

心電図と心音を同時に記録することにより心拍出量の算出が可能になります。

心拍出量用アンプ仕様詳細のダウンロード

NICO100C

心拍出量測定のヒントはこちら


ABPから心拍出量の求め方


心拍出量取込みに必要なシステム構成例
MP160
NICO100C
ECG100C
TAPE1
LEAD110x8
CBL204x4
LEAD110S-W
LEAD110S-R
LE503
EL500
MEC110C


◾️仕 様
チャンネル数 2ーマグニチュード(MAG),dz/dt
出力 インピーダンスMAG 0ー100Ω
インピーダンスdz/dt 2(Ω/秒)/V
出力レンジ ±10V(アナログ)
MAG利得レンジ 10, 5, 2 1Ω/V
MAG応答周波数(高域側) 10Hz, 100Hz
MAG応答周波数(低域側) DC, 0.05Hz
MAG感度 0.0015Ω@10Hz BW
dz/dt利得 2(Ω/秒)/V 一定
dz/dt応答周波数(高域側) 100Hz
dz/dt応答周波数(低域側) DC
dz/dt感度 0.002(Ω/秒)/V@10Hz BW
CMIV ±10 V(アンプGND)
±1500 VDC(メインGND)
動作周波数 12.5, 25, 50, 100kHz
出力電流 400μA(rms)
信号ソース リード線電極
寸法 40(W)×110(D)×190(H)mm
重量 370g
