O2モジュール - O2100C

モジュール一覧

O2モジュール:O2100C


O2モジュールは急速に変化する酸素レベルを記録するための装置です。

ミキシングチャンバーを使用し、時間経過に対するO2の平均レベルモニタリングや呼吸毎のO2レベルをリアルタイムに計測されたいときにお勧めです。

O2100Cはガスサンプリングインタフェースキット:AFT20(別売)を介し、ミキシングチャンバ:AFT15A/B(別売)と非再呼吸式のT型形状バルブ:AFT21/AFT22(別売)もしくは非再呼吸式のマスク:AFT25(別売)と接続されます。
また、様々な条件の流量に対応できスピードポンプが内蔵されており、またチューブはモジュール本体のフロントパネルに簡単に接続できます。

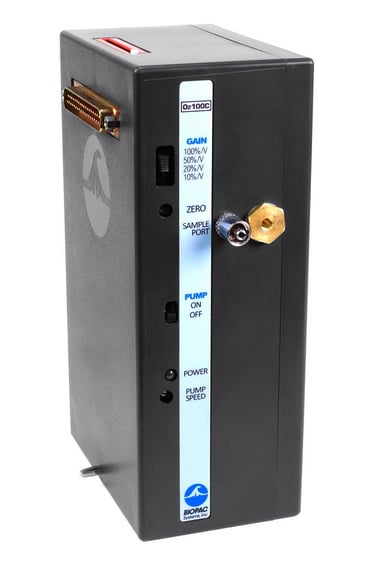

O2100C

O2モジュール仕様詳細のダウンロード


 MP160とO2100Cの接続方法はこちら :アプリケーションノート#149

O2100Cモジュールの使用例/接続例はこちら :アプリケーションノート#150



◾️仕 様
O2レンジ 0-100% O2
利得 10, 20, 50, 100(%O2/V)
出力レンジ 0-10V
再現性 ±0.1%O2
解像度 0.1%O2
線形性 ±0.2%O2
ゼロ点安定 ±0.01%O2/時
応答時間 160msec(T10-T90)@200ml/分 / 500msec(T10-T90)@100ml/分* / 1000msec(T10-T90)@50ml/分
流量範囲 50-200ml/分
温度範囲 5-50℃
ゼロドリフト ±0.05%O2/℃
スパンドリフト ±0.25%O2/℃
サンプリングポ-ト Male Luer
寸法 70(W)×110(D)×190(H)mm
重量 990g
電源 12VDC@1A ( AC100A使用時 )

*工場出荷時の設定です。
