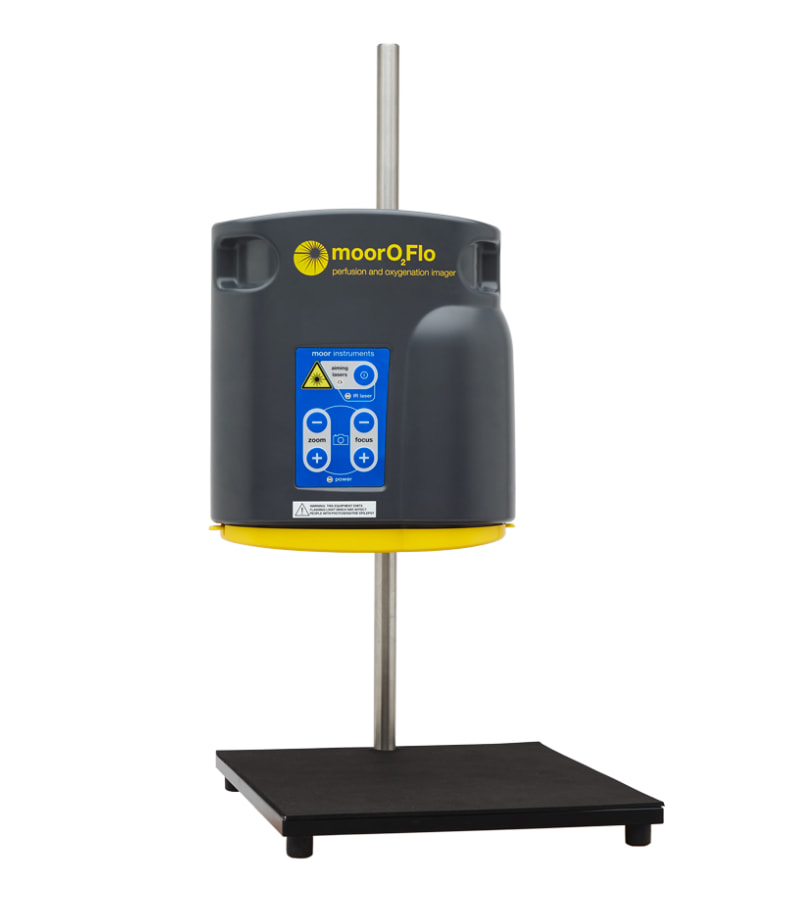

moorO2Flo 組織酸素&血流画像化装置 概要


moorO2Flo 組織酸素&血流画像化装置は、非接触で相対的な組織オキシヘモグロビン及びデオキシヘモグロビン濃度の測定とレーザースペックルの原理を用いた血流測定が同時に行えます。

測定エリアは5.6mm×7.5mmから150mm×200mmが10倍光学ズームにより行えます。

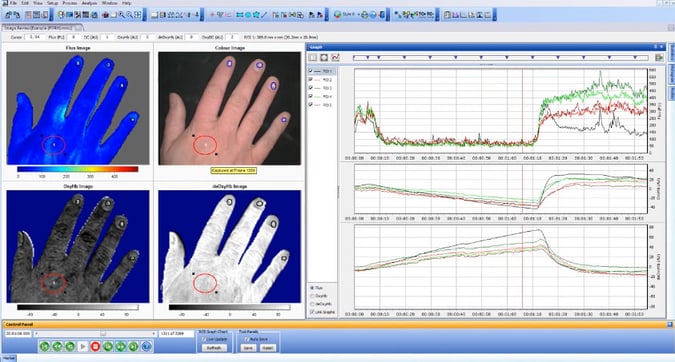

測定フレームは最大20フレーム/秒で行え、各フレームには血流画像、oxyHb画像、deoxyHb画像、カラー画像が含まれています

組織酸素と血流測定を非接触且つ高解像度で同時計測が行える世界で唯一の性能を有するmoorO2FloがMoorInstruments社からリリースされました。

xseb_dot

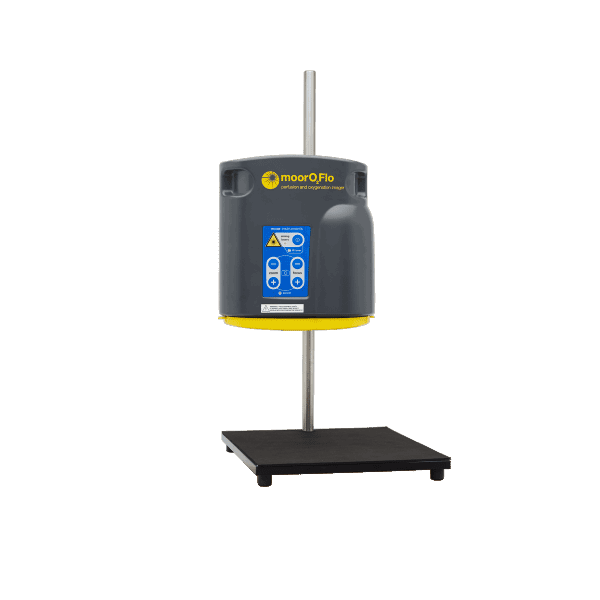

↑クリックすると画像が回転します

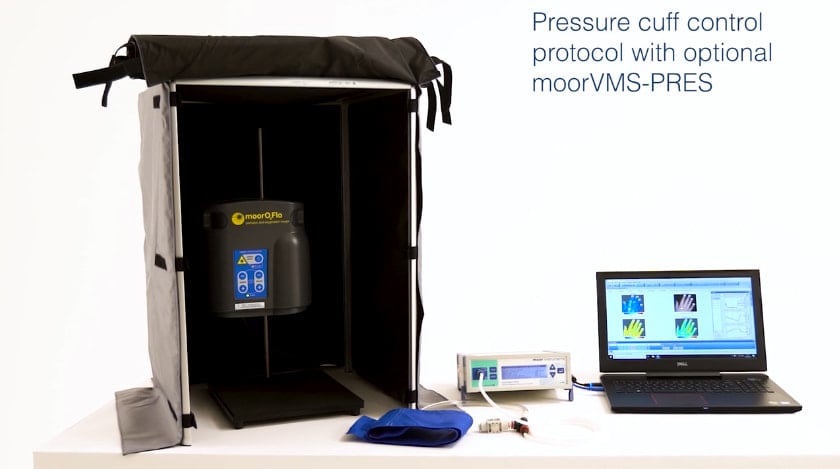

製品紹介ムービー




moorO2Flo 主要仕様

製品名 組織酸素&血流画像化装置
型番 moorO2Flo


MEASUREMENT LASER
Emission pattern: Diverging circular beam.
Wavelength: 785nm ± 10nm
Maximum power: 100mW, Accessible power below IEC. 60825-1:2014 Class 1 limits.


AIMING LASER
Emission pattern: Collimated.
Wavelength: 650nm
Maximum power: 0.1mW per laser.
計測項目 相対的な組織血流および組織oxyHb, 組織deoxyHb
作動距離(測定対象までの距離) 100〜380mm

測定エリア
5.6mm x 7.5mm (maximum zoom, minimum distance).
150mm x 200mm (minimum zoom, maximum distance).


画像解像度
116 x 150 pixels for perfusion and haemoglobin images (low resolution).
576 x 748 pixels for perfusion and haemoglobin images (high resolution).
580 x 752 pixels for colour photo/video images.
計測フレームレート 最大20フレーム/秒
トリガー トリガー入力及び出力(端子:BNC)
動作環境 室内での使用、温度範囲:15〜30℃、湿度範囲:20〜80%(結露しないこと)、照明条件:暗室(または遮光エンクロージャー内使用)
寸法 / 重量 スキャンヘッド:230×140×230mm(W×H×D), 2.3kg
電源 AC電源 100〜230V, 50〜60Hz
