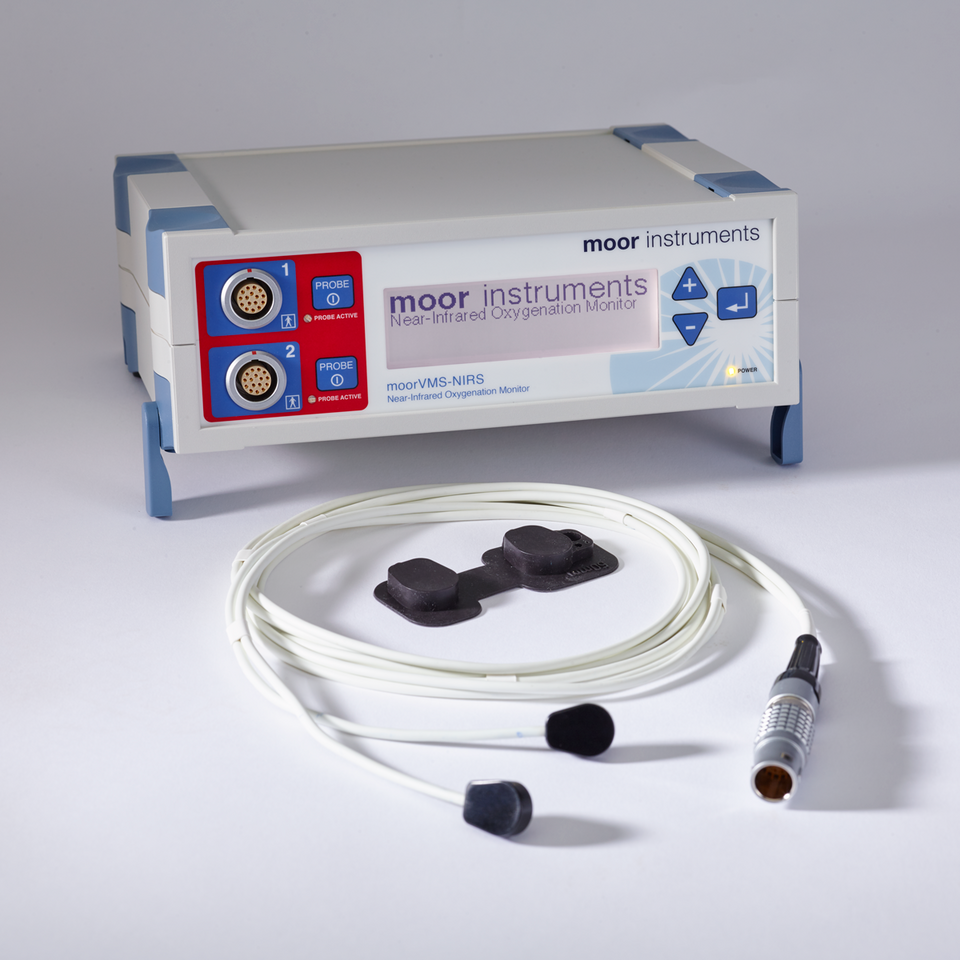

   深部組織酸素化モニター moorVMS-NIRS


moorVMS-NIRS 深部組織酸素化モニターは、近赤外分光によりより深い組織、例えば筋肉や脳の酸素化状態を評価するように設計された装置です。
例えば運動中の筋肉の測定などが行えます。

測定項目は酸素飽和度(SO2)、oxyHb、deoxyHbです。

この装置は2チャンネル測定が可能です。

測定深度は使用するプローブホルダーの間隔(30,40,50mm)により異なります。
一般的にプローブ間隔が広い方が測定深度は深くなります。
測定部位により条件が違うため一概に正確な測定深度を提示することは難しいですが、物理モデルでは測定平均深度は10〜15mmであると予測されています。
酸素飽和度SO2の場合は上部組織層(約2mm)に対する感度は抑制されています。

moorVMS-NIRSは最大5Hzで測定を行います。
moorVMS-PCソフトウェアへのデータ出力は40Hzで行われます。


   この製品の論文はメーカーサイトでご確認ください。Click here

   表示されたリンクページの「REFERENCES」タブをクリックすることで表示されます。



   主要仕様

品名 深部組織酸素化モニター
型番 moorVMS-NIRS
測定項目 SO2  :測定範囲 0-99 %
     精度 ± 2SO2
oxyHb :測定範囲 0-1000AU
     精度 ±10 %
deoxyHb:測定範囲 0-1000AU
     精度 ± 10%
光源波長範囲 Two identical photodiodes and an emitter head which contains two near infrared LEDs emitting light at approximately 750nm and 850nm.
測定チャンネル数 2ch
アナログ出力 Range: 0-5V
2×SO2, 2×AUX
端子:BNC
寸法、重量  235(W)x80(H) x 200(D)
1.3kg
電源 ユニバーサル電源100-230V AC 15VA 50-60Hz
動作温度 15〜30℃
保管条件 温度:0-45°C
湿度:0-80%RH
大気圧:500-1060hPa
ソフトウェア moorVMS-PC Software
SOFTWARE-VMS-RESEARCH-4VX
動作OS: Windows10
装置本体との接続:USB


   プローブ及びアクセサリ製品

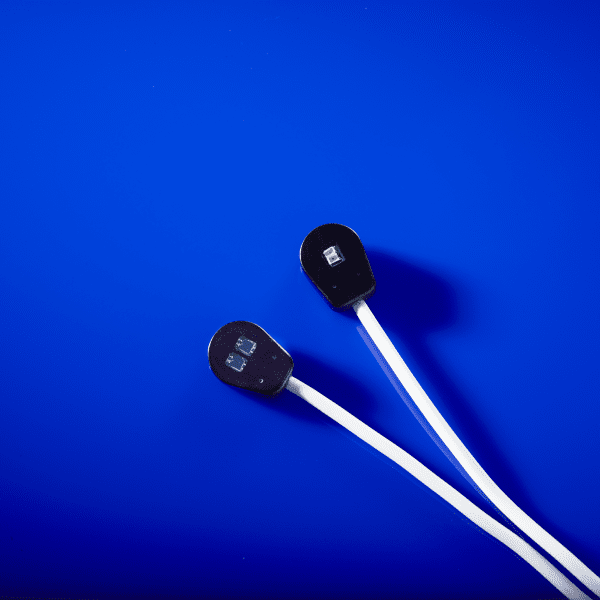

NP1 / 標準プローブ

プローブホルダー(NPH1-30,40,50)に装着して使用

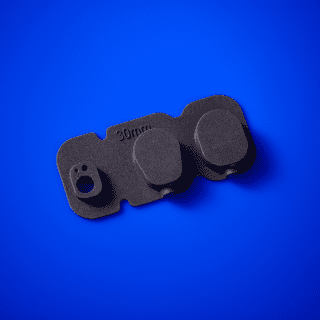

NPH1-30(5個入)

間隔30mmのプローブホルダー

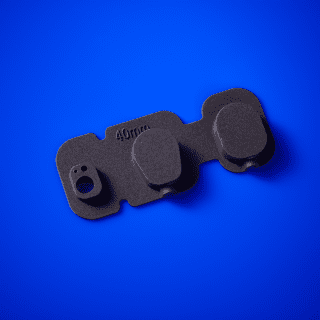

NPH1-40(5個入)

間隔40mmのプローブホルダー

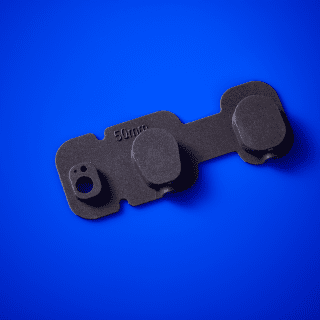

NPH1-50(5個入)

間隔50mmのプローブホルダー

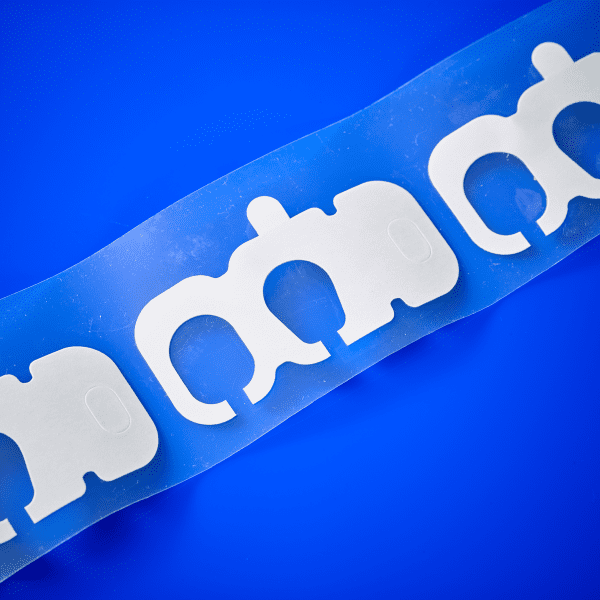

PAD-NIRS30(50枚入)

NPH1-30用両面テープ

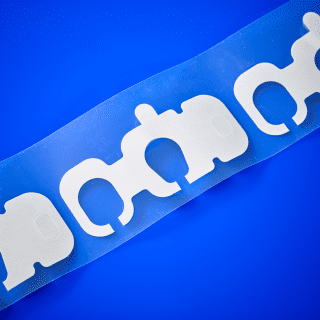

PAD-NIRS40(50枚入)

NPH1-40用両面テープ

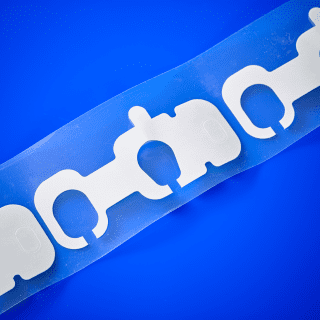

PAD-NIRS50(50枚入)

NPH1-50用両面テープ

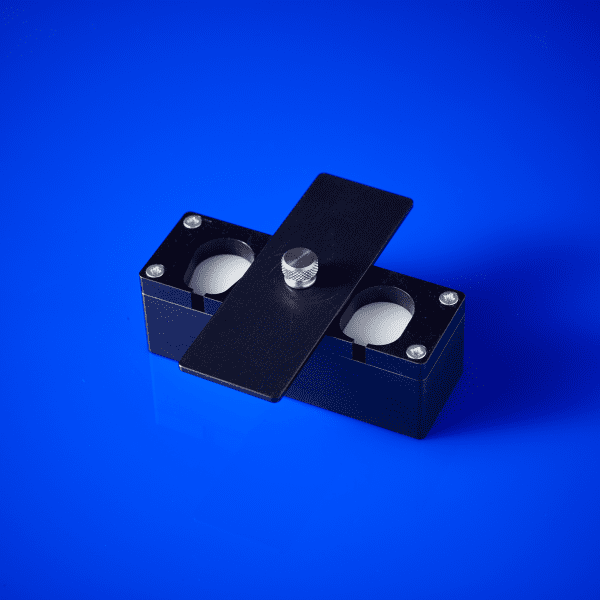

MOORVMS-NIRS-CAL

キャリブレーションブロック
