Rsscan社 足底圧分布計測システム
footscan
足底圧分布計測システム Entry Level Systems
Entry Level Systemsは、PCとプレートを直接USBで接続するだけで簡単に計測できます。
選択できるプレート長は0.5m, 1.0m, 1.5mの3種類から選択可能です。
footscanカタログダウンロードはこちら
プレート長:0.5m
プレート長:1m
プレート長:1.5m
対応ソフトウェア
■Ver.9 Essentials
静止状態で重心動揺の計測や、歩行時のCOP解析をおこなうことが可能です。
■Ver.9 Clinical
Ver.9 Essentialsの機能に以下の機能を追加したバージョンのソフトウェアです。
■Ver.9 Scientific
Ver.9 Clinicalの機能に以下の機能を追加したバージョンのソフトウェアです。
プレート仕様
| プレート長 | 0.5 m | 1.0 m | 1.5 m |
| 寸法(横x縦x高さ) | 578x418x12 (mm) | 1068x418x12 (mm) | 1605x469x18 (mm) |
| 有効計測範囲(横×縦) | 488x325 (mm) | 975 x 325 (mm) | 1463x325 (mm) |
| 重 さ | 4.2 (Kg) | 8.3 (Kg) | 24.0 (Kg) |
| センサー数 | 4096個 | 8192個 | 12288個 |
| センサーサイズ | 7.62x5.08 (mm) | 7.62x5.08 (mm) | 7.62x5.08 (mm) |
| サンプリングレート | 300HZ | 200Hz | 200Hz |
| 計測圧範囲 | 1~127 (N/cm2) | 1~127 (N/cm2) | 1~127 (N/cm2) |
| 解像度 | 10 bit | 10 bit | 10bit |
Advanced Systems
Advanced Systemsは、詳細で微細な計測、画像出力が可能です。
選択できるプレート長は1.0m, 2.0mの2種類から選択可能です。
PCープレート間に付属の高速データ処理用インターフェースボックスを接続します。
footscanカタログダウンロードはこちら
プレート長:1.0m
プレート長:2.0m
インターフェースボックス(2Dbox)
対応ソフトウェア
■Ver.9 Essentials
静止状態で重心動揺の計測や、歩行時のCOP解析をおこなうことが可能です。
■Ver.9 Clinical
Ver.9 Essentialsの機能に以下の機能を追加したバージョンのソフトウェアです。
■Ver.9 Scientific
Ver.9 Clinicalの機能に以下の機能を追加したバージョンのソフトウェアです。
プレート仕様
|
プレート長 |
1.0 m | 2.0 m |
| 寸法(横x縦x高さ) | 1068x418x12 (mm) | 2096x469x18 (mm) |
| 有効計測範囲(横×縦) | 975x325 (mm) | 1950x325 (mm) |
| 重 さ | 8.3 (Kg) | 28.8 (Kg) |
| センサー数 | 8192個 | 16348個 |
| センサーサイズ | 7.62x5.08 (mm) | 7.62x5.08 (mm) |
| サンプリングレート | 250Hz | 125Hz |
| 計測圧範囲 | 1~127 (N/cm2) | 1~127 (N/cm2) |
2Dbox仕様
| 寸法（横×縦×高さ） | 220×190×94（mm） |
| 重さ | 2.4 (Kg) |
| 解像度 | 12bit |
| 消費電力 | 13.51W |
Hi-End Systems
Hi-End Systemsは、詳細で微細な計測、画像出力が可能です。
また、フォースプレート、EMG、モーションキャプチャとの同期に対応します。
選択できるプレート長は1.0m, 2.0mの2種類から選択可能です。
PCープレート間に付属の高速データ処理用インターフェースボックスを接続します。
footscanカタログダウンロードはこちら
プレート長:1.0m
プレート長:2.0m

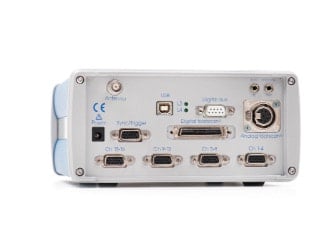

インターフェースボックス(3Dbox)
■アナログ入力(16ch)
■トリガや同期信号の入出力、ハイスピードカメラとの同期
■フォースプレート、EMG、モーションキャプチャとの同期
対応ソフトウェア
■Ver.9 Essentials
静止状態で重心動揺の計測や、歩行時のCOP解析をおこなうことが可能です。
■Ver.9 Clinical
Ver.9 Essentialsの機能に以下の機能を追加したバージョンのソフトウェアです。
■Ver.9 Scientific
Ver.9 Clinicalの機能に以下の機能を追加したバージョンのソフトウェアです。
プレート仕様
| プレート長 | 1.0 m | 2.0 m |
| 寸法(横x縦x高さ) | 1068x418x12 (mm) | 2096x469x18 (mm) |
| 有効計測範囲(横×縦) | 975x325 (mm) | 1950x325 (mm) |
| 重 さ | 8.3 (Kg) | 28.8 (Kg) |
| センサー数 | 8192個 | 16384個 |
|
センサーサイズ |
7.62x5.08 (mm) | 7.62x5.08 (mm) |
| サンプリングレート | 250Hz | 125Hz |
| 計測圧範囲 | 1~127 (N/cm2) | 1~127 (N/cm2) |
3Dbox仕様
| 寸法(横×縦×高さ) | 220×190×94(mm) |
|---|---|
| 重 さ | 2.4(Kg) |
| 解像度 | 12Bit |
| 消費電力 | 13.51W |
