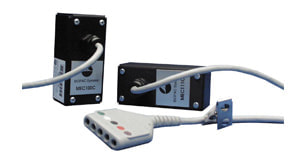

モジュラー延長ケーブル:MEC100シリーズ


3mのモジュラー延長ケーブルは、被験者とシステム間の距離を延長し、実験環境や被験者の動きの自由度を高めることができます。

各延長ケーブルは1つのアンプに取り付け、電極やトランスデューサは延長ケーブルのプラスチック製の入力プラグに接続します。

モジュラー延長ケーブル仕様詳細のダウンロード

MEC100シリーズ
MEC100C / MEC111C

MEC100Cは、トランスデューサアンプ用に設計されています。
MEC110CとMEC111Cは、バイオアンプ用に設計されています。
リード線の長さを延長するには、MEC110CまたはMEC111Cを使用してください。

電気メスや除細動器を使用する場合には、システムおよびアンプの保護のために保護抵抗を内蔵しているMEC111Cを使用してください。


Cタイプアンプモジュール用

・MEC100C  トランスデューサアンプ用延長ケーブル

コネクタ形状が1.5mm雄型タッチプルーフのCタイプのトランスデューサアンプ用の延長ケーブルです。
EDA100C, PPG100C, RSP100C, SKT100C

トランスデューサアンプ一覧

MEC100C
MEC100C

・MEC110C バイオアンプ用
コネクタ形状が1.5mm雄型タッチプルーフのCタイプのバイオアンプ用の延長ケーブルです。
EMG100C, ECG100C, EEG100C, EOG100C, EGG100C, ERS100C

バイオアンプ一覧

・MEC111C バイオアンプ用(アンプ保護抵抗付)
電気手術器や除細動器から雄型バイオアンプを保護するための抵抗を内蔵した延長ケーブルです。
通常の使用ではMEC110Cをご使用ください。


Bタイプアンプモジュール用

・MEC100 DA100C用2mmソケット用
DA100Cまたは、Bタイプのアンプモジュール用延長ケーブルです。

・MEC101 DA100C用2mmソケット用(アンプ保護抵抗付)
DA100Cまたは、100Bタイプのアンプモジュール用のアンプ保護抵抗を内蔵した延長ケーブルです。

MEC100
MEC100

・MEC110 トランスデューサアンプ用延長ケーブル
1.5mmタッチプルーフに接続する100Bシリーズアンプモジュール用延長ケーブルです。

・MEC111 バイオアンプ用延長ケーブル(アンプ保護抵抗付)
1.5mmタッチプルーフに接続する100Bシリーズアンプモジュール用のアンプ保護抵抗を内蔵した延長ケーブルです。
