テレメータ式心拍出量アンプ:BN-NICO

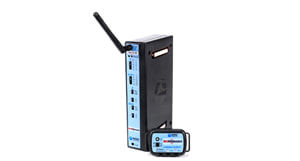

テレメータ式心拍出量アンプ(BN-NICO)は、小型な送信機と受信機で構成され、生体インピーダンスとdZ/dtをワイヤレスで計測することができます。
MPシステムでは最大16チャンネルまで増設することができるので他のテレメータと併用することも可能です。
一拍毎のインピーダンス、１回拍出量、心拍出量を算出する為にインピーダンス（Z）とその微分値（dZ/dt）を出力。
インピーダンス（Z）とその微分値（dZ/dt）は内蔵された高精度なハイパスフィルタ、ローパスフィルタにより処理されます。
BioNomadixシリーズ仕様詳細のダウンロード
【dZ/dtの分類定義】
【アンサンブル平均】

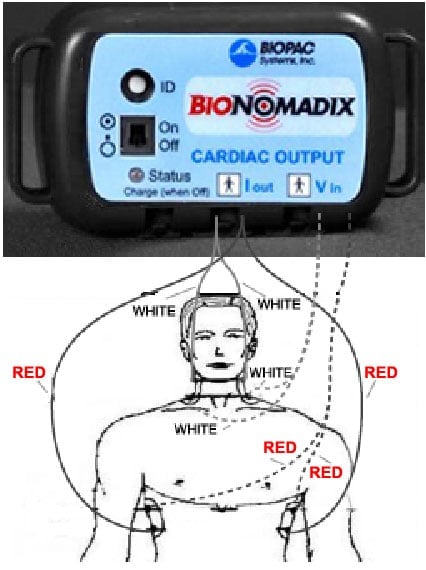

計測は４極電極を使用し、電流密度を減少させるよう定電流を流します。
モジュールからの生データはDCから10Hz間の帯域にて取込まれ、 EMGや他のアーチファクトとのコンフリクトによるインピーダンス信号の劣化なしに十分な反応速度を実現します。
対応リード線
BN-EL50-LEAD4:テレメータ用 心拍出量用リード線 [4本, 50cm]
BN-EL50-LEAD2:テレメータ用 心拍出量用リード線 [2本, 50cm]
MP160/MP150との接続イメージは下の図をご参照ください。
◾️仕 様
| 信号種類 | インピーダンス |
|---|---|
| 帯域 最大 | DC - 10 Hz |
| 工場出荷時 | DC - 10Hz |
| オプション | LP:1,3,5,10Hz |
| ノイズ（分解能） | Z: ~0.05 ohms(rms) at 10Hz, dZ/dt: ~0.0075 ohms/sec(rms) at 10Hz |
| 信号範囲 | Z: 5~100 ohms(mag), dZ/dt: ±10 ohms/sec |
| 出力電圧範囲 | ±10V |
| 入力 | BN-ELxx-LEAD2 |
| 寸法（送信機） | 60(W)×40(D)×20(H)mm, 54g |
| 寸法（受信機） | 40(W)×110(D)×190(H)mm, 380g |
| トランスミッター | ウルトラローパワー 2.4GHz |
| バッテリー | L-ionバッテリー 充電時間：～1時間 充電回数：～500回 |
| 駆動時間 | 72時間（最大） |
