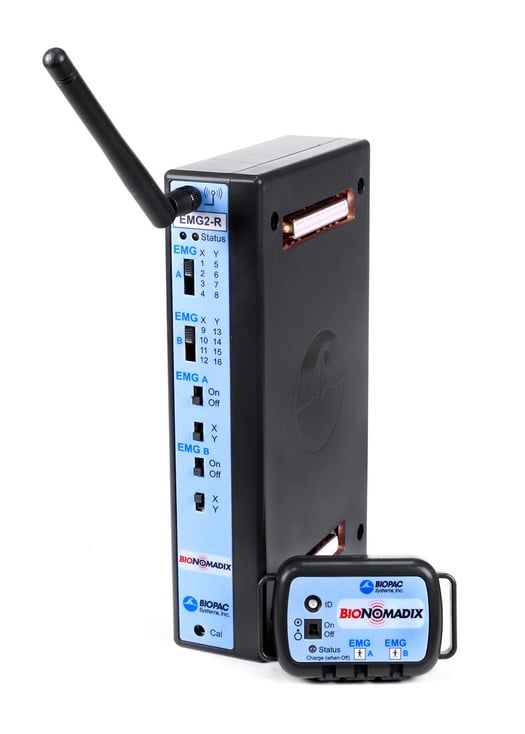

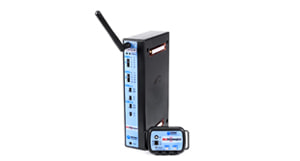

テレメータ式2チャンネル筋電図用アンプ:BN-EMG2


テレメータ式2チャンネル筋電図用アンプ(BN-EMG2)は、小型な送信機と受信機で構成され、2チャンネルの筋電図をワイヤレスで計測することができます。

複数のテレメータを併用して、最大16チャンネルまで増設することが可能です

データ取込サンプリングは2,000Hz。5Hz〜500Hz間の周波数帯の生波形を取込みます。

BioNomadixシリーズ仕様詳細のダウンロード

BN-EMG2


対応リード線 - テレメータ用電極リード線
BN-EL15-LEAD2:テレメータ用リード線[2本、15cm]
BN-EL15-LEAD3:テレメータ用リード線[3本、15cm]
BN-EL30-LEAD2:テレメータ用リード線[2本、30cm]
BN-EL30-LEAD3:テレメータ用リード線[3本、30cm]
BN-EL45-LEAD2:テレメータ用リード線[2本、45cm]
BN-EL45-LEAD3:テレメータ用リード線[3本、45cm]


【積 分 筋 電】

【周 波 数 解 析】


【筋 活 動 検 出】

【実 効 値】


MP160/MP150との接続イメージは下の図をご参照ください。



◾️仕 様
利得 ×2000
出力レンジ ±10V(アナログ)
応答周波数(高域側) 5.0Hz
応答周波数(低域側) 500Hz
ノッチフィルタ 50/60Hz
ノイズ電圧 1.5μV rms(1.0Hz-500Hz)
CMII 1000MΩ(50/60Hz)
CMRR 110dB typical(50/60Hz), 90dB minimum
寸法(送信機) 60(W)×40(D)×20(H)mm, 54g
寸法(受信機) 40(W)×110(D)×190(H)mm, 380g
トランスミッター ウルトラローパワー 2.4GHz
バッテリー L-ionバッテリー 充電時間:~1時間 充電回数:~500回
駆動時間 72時間(最大)
入力電圧レンジ ±10mV
