刺激反応用モジュール - STM100C

モジュール一覧

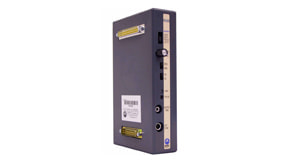

刺激反応用モジュール:STM100C


STM100Cモジュールは、神経伝導、誘発反応(例:ABR、驚愕反応)および体性感覚応答などの研究で使用できるパルスおよび刺激波形を出力できます。

AcqKnowledge上で任意の極性でマルチパルスシーケンス出力を生成することができます。また、刺激の設定画面では、標準的な正弦波、三角波、方形波、ユーザー指定の任意の波形(テキストファイルなどから読み込み)出力が行えます。

刺激反応用モジュール仕様詳細のダウンロード

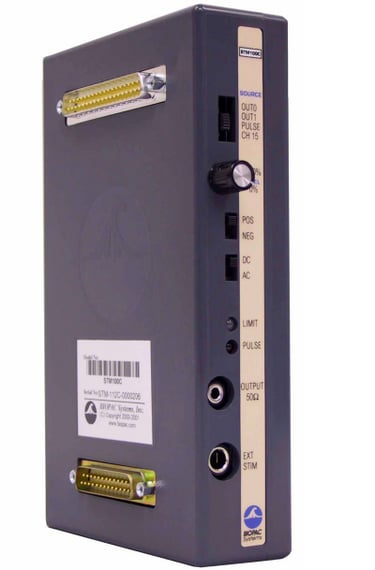

STM100C


STM100Cでは以下のトランスデューサやモジュールへの駆動や出力が行えます。
OUT100C モノラルヘッドフォン
・OUT101 チューブホン
・OUT102 ピエゾオーディオトランスデューサ
TSD190 触覚刺激トランスデューサ
・STMISOシリーズ 刺激アイソレーションアダプタ

電流フィードバックモニターケーブル(CBLCFMA)は電圧刺激を行う際に被験者へ流れる電流をフィードバックすることができます。MPシステムで電圧をモニターする際はINISOとHLT100Cを介して絶縁を行ってください。

参考文献
Superficial moist heat's lack of influence on soleus function. J Sport Rehabil. 2009 Aug;18(3):438-47. Long BC, Hopkins JT. Dept of Health and Human Performance, Oklahoma State University, Stillwater, OK 74078, USA.


◾️仕 様
刺激出力電圧 20Vp-p最大
50Ω出力 ±200mA( 3.5mm jack )
Exit Stim出力 ±1.0A( 6.3mm phone jack )
Exit Stim Z出力 <0.1Ω
入力ソース DA0, DA1, PULSE( ディジタルI/O 15),CH16 ( アナログ )
極性制御 マニュアル、ディジタルコントロール( ディジタルI/O 7 )
減衰制御 マニュアル、ディジタルコントロール
減衰制御レンジ 128dB ( ディジタルI/O 0-6, LSB-MSB )
減衰解像度 1dB
LEDインジケータ パルス、電流リミット
単相パルス幅 5μs解像度で10μs( 最小)
二相パルス幅 MP160/MP150:20μs( 最小 ), MP100:50μs( 最小)
二相パルス解像度 MP160/MP150:10μs, MP100:25μs
任意パルス解像度 MP160/MP150:10μs, MP100:25μs
寸法 40(W)×110(D)×190(H)mm
重量 380g
