   レーザードップラー血流&表面温度モニター
   MoorVMS-LDFシリーズ

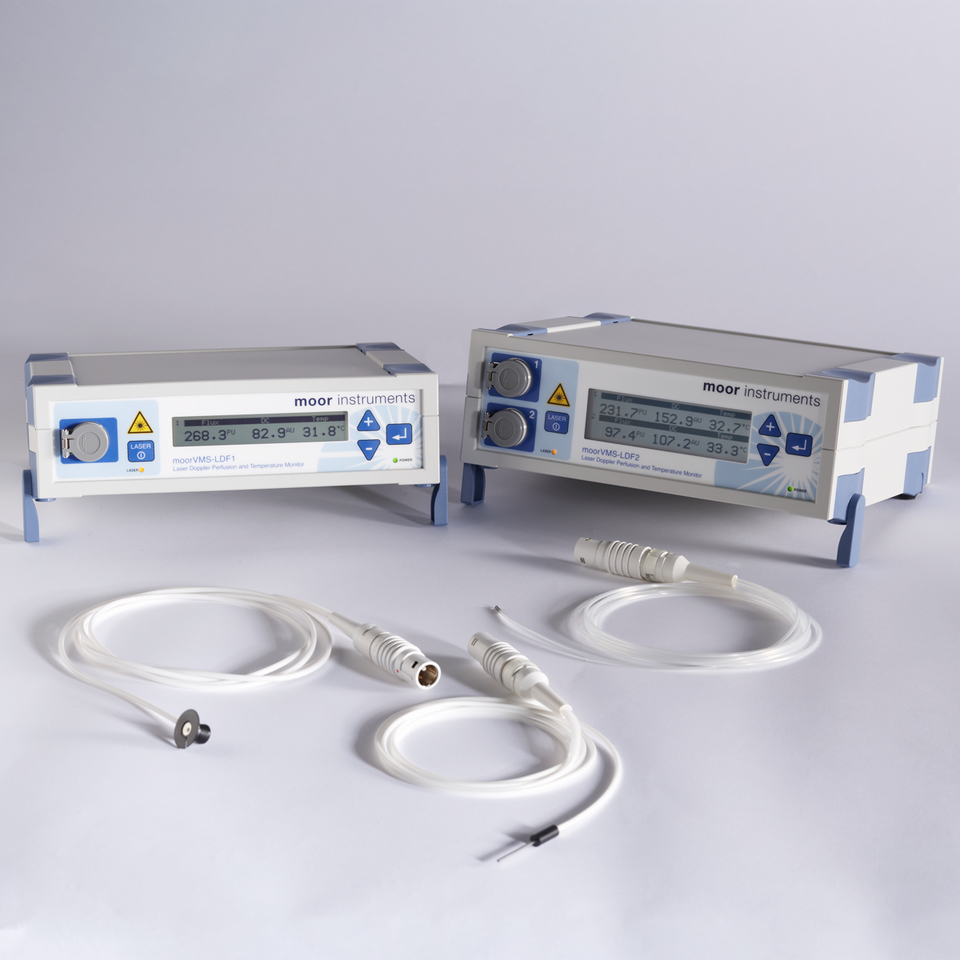

組織血流測定が行えるレーザードップラー血流&表面温度モニター  MoorVMS-LDFシリーズには標準仕様として1chモデルのMoorVMS-LDF1と2chモデルのMoorVMS-LDF2及び、標準モデルよりも組織表面からより深い血管床まで測定できるように設計された高出力モデルのMoorVMS-LDF-HPの3機種が用意されています。

本体にはDSPが搭載されていることで、優れた性能仕様、品質、信頼性を備えています。

様々な測定部位に対応するために豊富なプローブも供給されています。
装置本体に温度計測機能も備えているため、同一部位の血流と温度を同時測定します。

WindowsOSで動作する計測データを取り込み及び解析するためのオプションソフトウェア(MoorVMS-PC Software)を使用することで波形表示及び各種統計が行えます。

また、データ出力機能を備えているので、本体から出力される計測データを外部の取り込み装置に取り込ませることも可能です。


  moorVMS-PC Software
  SOFTWARE-VMS-RESEARCH-4VX

moorVMS-PC Software ver4は全てのmoorVMSシリーズ製品で使用可能です。
装置本体とソフトウェアがインストールされたWindowsPCはUSB接続で機能します。

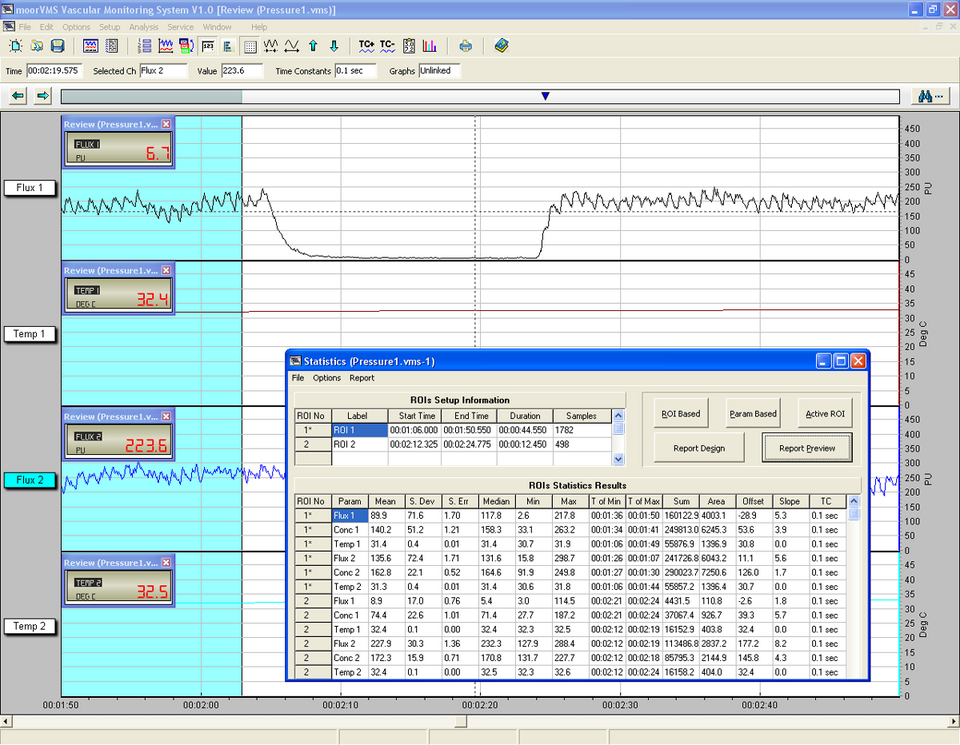

データ取り込み及び波形表示、FFT分析、ウェーブレット分析、イベントマーカー機能及び平均値、最大値、最小値、中央値、面積値などの統計機能を備えたソフトウェアです。

  この装置の論文はメーカーサイトのリンクページ←クリックしてご参照ください。

moorVMS-LDF製品ページの「REFERENCES」タブを選択すると論文一覧が表示されます。



   MoorVMS-LDF主要仕様

品名 レーザードップラー血流&表面温度モニター(1chモデル) レーザードップラー血流&表面温度モニター(2chモデル) レーザードップラー血流&表面温度モニター(高出力モデル)
型番 moorVMS-LDF1 moorVMS-LDF2 moorVMS-LDF-HP
レーザー安全基準 Class 1 per IEC 60825-1:2014
Class 1 per 21 CFR 1040.10 and 1040.11
レーザー光(波長) 785nm±10nm
レーザー光出力 最大 2.5mW  最大 20mW
測定パラメータ    Flux(組織血流量) 測定範囲:0-1000PU
   Conc(赤血球濃度)  測定範囲:0-1000AU
   DC(レーザー強度)  測定範囲:0-1000AU
温度(表面温度)測定範囲:5-50℃/確度:±0.3℃/分解能:0.1℃
血流サンプリングレート:40Hz

※Conc(赤血球濃度)はソフトウェア上のみでの表示パラメータです。
血流測定精度 測定値の±3%
信号処理(帯域幅)

ハイパス:20Hz
ローパス(選択可能):3KHz, 15KHz, 22KHz

信号処理(時定数) 0.1秒, 0.5秒, 1.0秒, 3.0秒, 時定数無し
信号出力機能 1x Flux 1x 温度/DC(選択可) 2x Flux 2x 温度/DC(選択可)  1x Flux 1x 温度/DC(選択可)
信号出力端子  BNC(アナログ信号:0〜5V)
ソフトウェア動作OS Windows10
 (moorVMS-PC Software: SOFTWARE-VMS-RESEARCH-4VX)
接続

USBケーブル接続
(moorVMS-LDF本体とPCの接続)※moorVMS-PC SoftwareがインストールされたPC

寸法 235(W) x 60(H) x 200(D)  235(W) x 80(H) x 200(D)  235(W) x 60(H) x 200(D)
重量 1.4kg  1.5kg  1.4kg
環境条件 動作温度:15-30℃/保存温度:0-45℃/保存圧力: 500-1060kPa
保存湿度: 0-80% non-condensing(結露しないこと)
保管条件 温度(0~45℃), 湿度(0〜80%), 大気圧(500〜1060hPa)
電源 AC 100〜230v(50〜60Hz)


   moorVMS-LDF1及びLDF2用プローブ及びアクセサリ


   プローブ

VP1 :皮膚表面用標準プローブ
VP1T:皮膚表園用標準プローブ(温度センサ付)

高さ(12.5mm), 外径(8mm)

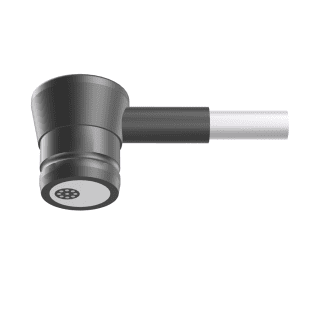

VP1/7 :皮膚表面用広角プローブ
VP1/7T:皮膚表面用広角プローブ(温度センサ付)

高さ(12.5mm), 外径(8mm)
受光センサ 8点

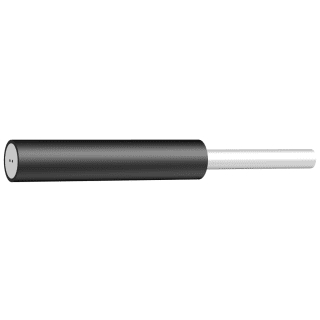

VP2 :円筒型プローブ
VP2T:円筒型プローブ(温度センサ付)

センサ部長:30mm, 直径6mm

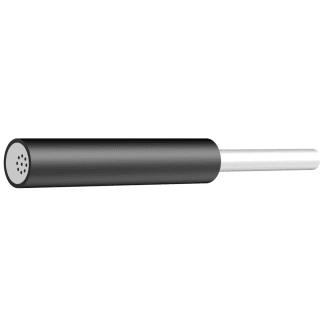

VP7a :円筒型広角プローブ
VP7a/T: 円筒型広角プローブ(温度センサ付)

センサ部長:30mm, 直径6mm
受光センサ:8点

VP7b : 円筒型広角プローブ
VP7b-CUSTOM:円筒型広角プローブ(ニードル長:10〜120mmカスタム指定)

ニードル長:30mm
ニードル直径:3.3mm

受光センサ:8点

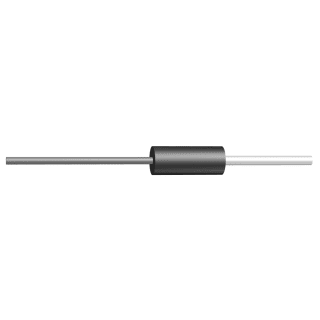

VP3 :ステンレスニードルプローブ


ニードル長:30/50/80mmから選択)
ニードル直径:1.5mm

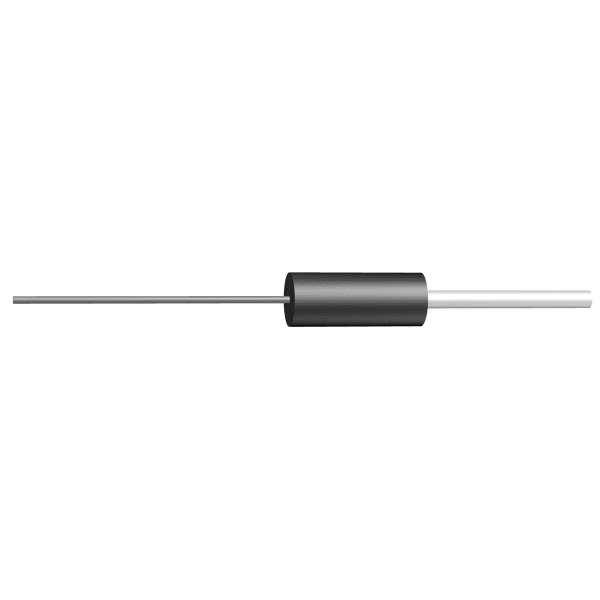

VP4 : ステンレスニードルプローブ

ニードル長:30/50/80mmから選択
ニードル直径:0.8mm

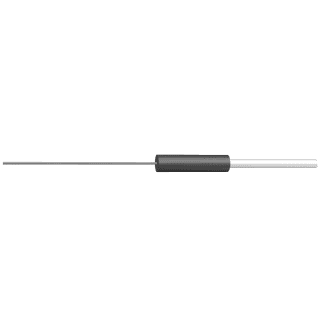

VP4s : ステンレスニードルプローブ

ニードル長:30/50/80mmから選択)
ニードル直径:0.46mm

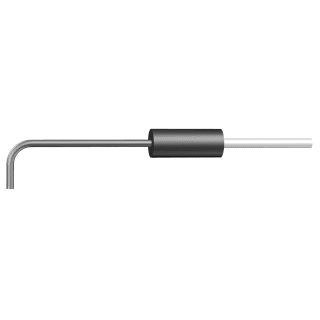

VP5: くの字型ニードルプローブ

ニードル長:30〜80mmの範囲で指定
90度曲げ部分のニードル長:5〜10mmの範囲で指定

ニードル直径:1.5mm

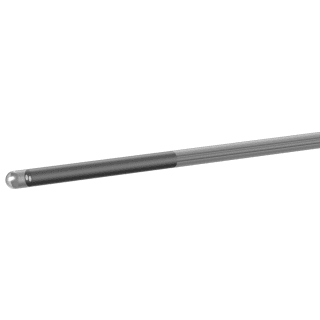

VP6a : 内視鏡用プローブ
(センサ部先端タイプ)

プローブ径:2.1mm
プローブ長:3m

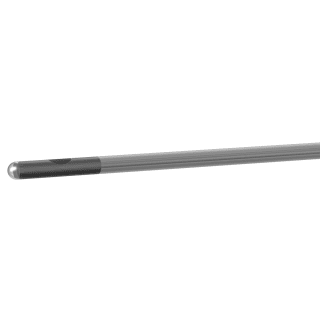

VP6asd: 内視鏡用プローブ
(センサ部側面モデル)

プローブ径:2.1mm
ブローブ長:3m

VP8c : 縫合穴付チタンプローブ

ブローブ外径:8mm
プローブ高さ:2.1mm

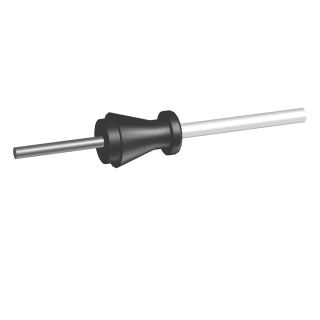

VP12: スキンヒーター用プローブ

ステンレス長:12mm
ステンレス直径:1.5mm
温度制御スキンヒーター(moorVMS-HEAT)用のプローブです。
スキンヒータープローブに接続


   アクセサリ製品

CAL: キャリブレーションキット

プローブのキャリブレーションに用います。

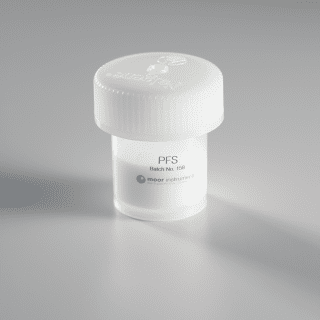

PFS : キャリブレーション溶液(10ml)

キャリブレーション用の溶液(10ml)

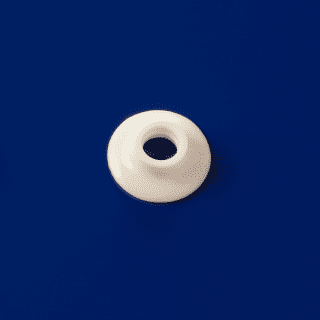

PH1-V2: プローブホルダー(ソフトタイプ)

VP1, VP1T, VP1/7, VP1/7Tプローブで用いるホルダーです。
10個入

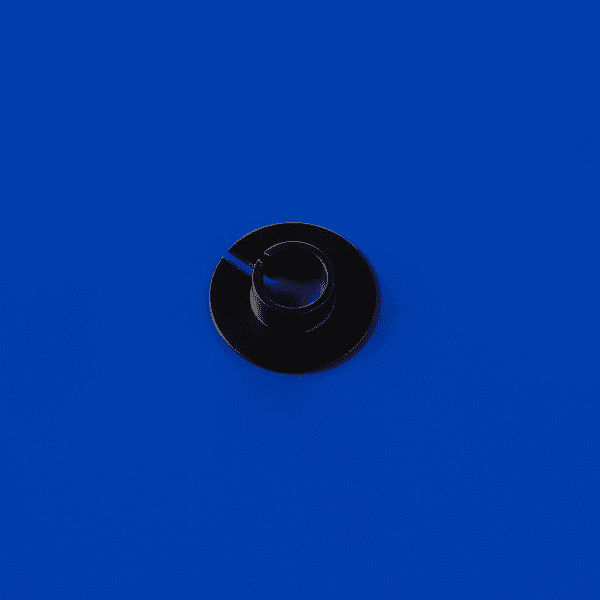

PH1-V2F:プローブホルダー(ハードタイプ)

VP1, VP1T, VP1/7, VP1/7Tプローブで用いるホルダーです。
10個入

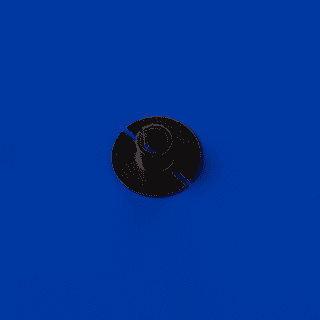

PH2: プローブホルダー(ハードタイプ)

VP2, VP7aプローブで用いるホルダーです。
10個入

PAD: プローブホルダー固定用両面テープ

プローブホルダー用両面テープ:500個入
外径:22mm
内径:9.5mm



   moorVMS-LDF-HP用プローブ

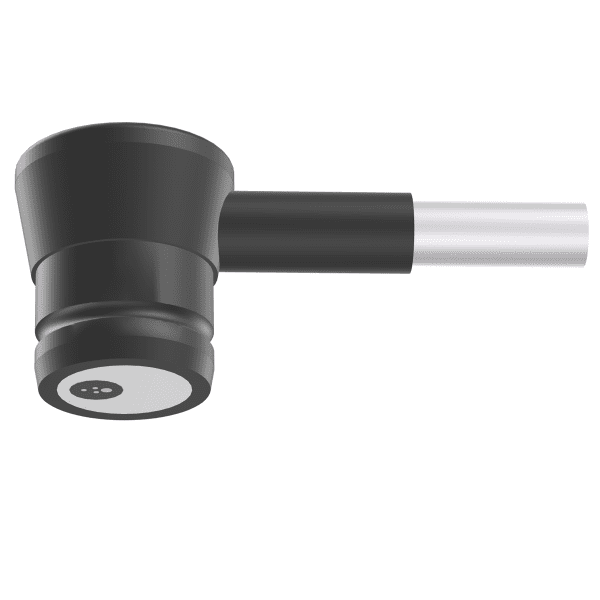

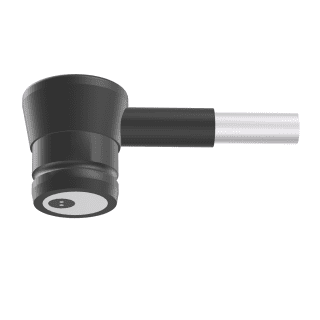

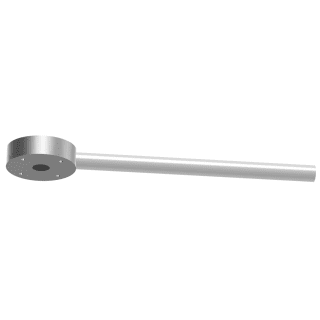

CP1T-HP
皮膚表面用標準プローブ(温度センサ付)

ブローブ部高さ:12.5mm
ブローブ部外径:8mm

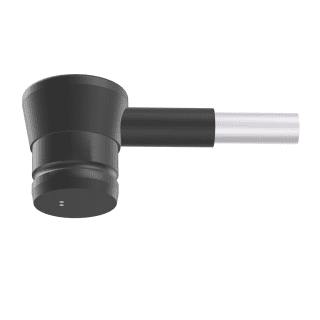

VP1-HP
皮膚表面用標準プローブ

ブローブ部高さ:12.5mm
ブローブ部外径:8mm

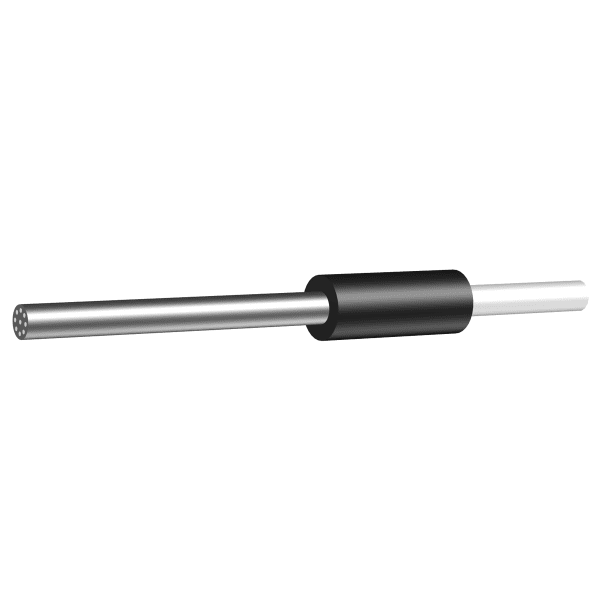

VP7BS-HP
円筒型広角プローブ

センサ部長:100mm
センサ部経:3.3mm


   アクセサリ製品

キャリブレーションキット、キャリブレーション溶液、ブローブホルダー、両面テープなどのアクセサリ製品は、標準モデルのmoorVMS-LDF1及び2と共通使用可能です。
