   組織血液酸素モニター moorVMS-OXY

moorVMS-OXY 表面血液酸素モニターは、表面組織の酸素飽和度(SO2)、組織ヘモグロビン濃度および温度の測定が行えます。

moorVMS-OXY単体で使用する場合は上記の測定項目になりますが、レーザードップラー血流計moorVMS-LDFと同時使用が可能な両方の機能を備えたプローブを用いることで酸素飽和度、組織ヘモグロビン濃度、温度、血流量の測定が同一部位で行えます。(※別途moorVMS-LDF本体必要)


データの取り込みや波形表示及び統計が行えるソフトウェア[moorVMS-PC]では、酸素飽和度(SO2)、totalHb、oxyHb、deoxyHbのリアルタイムモニタが行えます。

また、装置本体背面に備わっているアナログ出力端子(BNC端子)はSO2、oxyHb、deoxyHb、温度の信号出力がされていますので、お手持ちのデータ取り込み装置に信号入力をしてご利用いただくことも可能です。


   この製品の論文はメーカーサイトをご参照くださいclick here
   表示されたページの「REFERENCES」タブをクリック

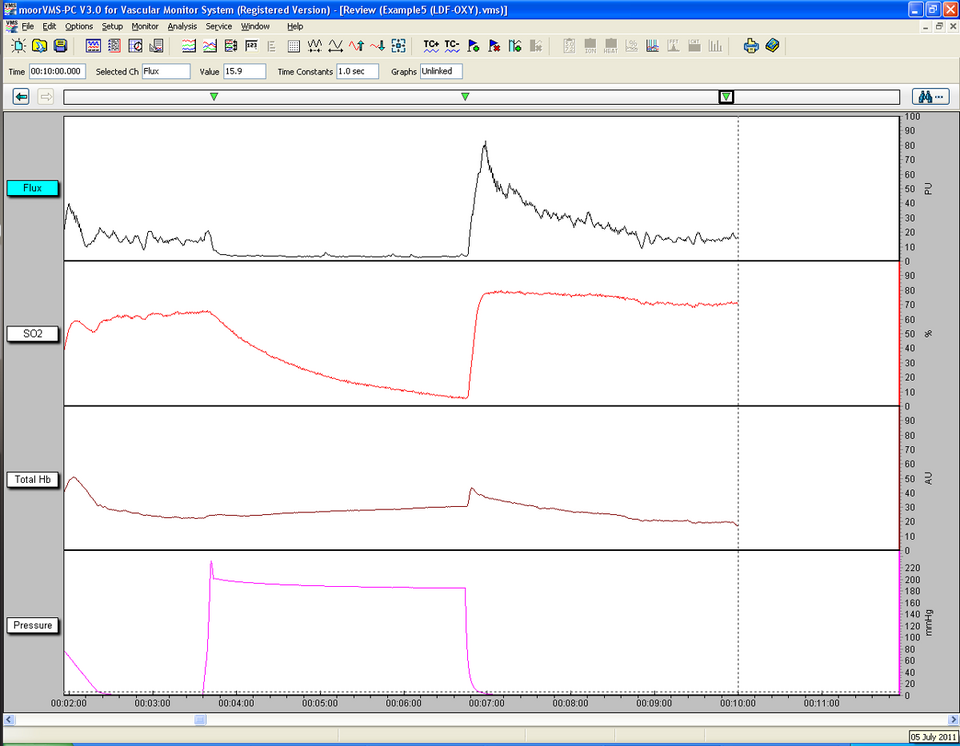

moorVMS-PCソフトウェアの波形表示画面

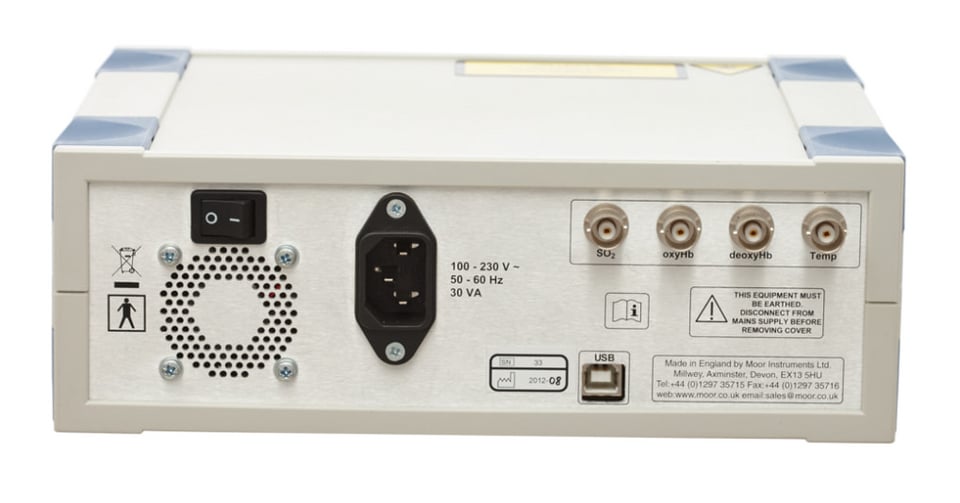

moorVMS-OXY 背面



   製品主要仕様

品名 組織血液酸素モニター
型番 moorVMS-OXY
測定項目

SO2  :測定範囲 0-99 %
     精度 ± 2SO2
oxyHb :測定範囲 0-1000AU
     精度 ±10 %
deoxyHb:測定範囲 0-1000AU
     精度 ± 10%
totalHB    : 測定範囲 0-1000AU
     精度 ± 10%
表面温度  : 測定範囲 5-50℃
     確度 ±0.3℃
     分解能 0.1℃

光源波長範囲 White light,
wavelength range 400nm – 700nm
最大:6mW
LED Classification BS EN 62471
測定チャンネル数 1ch
アナログ出力 Range: 0-5V
1×SO2, 1×oxyHb, 1×deoxyHb, 1×Temp
端子:BNC

寸法、重量

235(W)x80(H) x 200(D)
1.8kg
電源 ユニバーサル電源100-230V AC 30VA 50-60Hz
動作温度 15〜30℃
保管条件 温度:0-45°C
湿度:0-80%RH
大気圧:500-1060hPa
ソフトウェア moorVMS-PC Software
SOFTWARE-VMS-RESEARCH-4VX
動作OS: Windows10
装置本体との接続:USB


   moorVMS-OXY用プローブ


レーザードップラー血流計(moorVMS-LDF及びmoorVMS-LDF-HP)への接続端子を備えたプローブは、接続端子が酸素用と血流用の2つあり、それぞれの端子をそれぞれの装置に接続することで同一部位の酸素及び血流測定が行えます。


CP1T-1000

皮膚表面標準プローブ(温度センサ付&血流計接続端子付)

プローブ高さ:12.5mm
プローブ直径:8mm

レーザードップラー血流計moorVMS-LDFに接続可能
温度センサ付

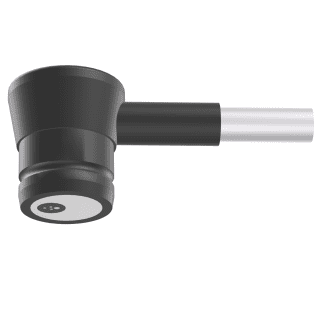

CP1T-HP

皮膚表面標準プローブ(温度センサ付&高出力血流計接続端子付)

プローブ高さ:12.5mm
プローブ直径:8mm

レーザードップラー血流計moorVMS-LDF-HPに接続可能
温度センサ付

CP2T-1000

円筒型プローブ(温度センサ付&血流計接続端子付)

プローブ長:30mm
プローブ直径:6mm
レーザードップラー血流計moorVMS-LDFに接続可能
温度センサ付

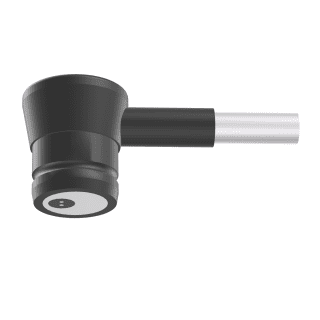

OP1T-1000

皮膚表面標準プローブ(温度センサ付)

プローブ高さ:12.5mm
プローブ直径:8mm
温度センサ付

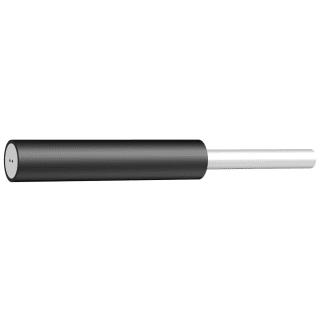

OP2T-1000

円筒型プローブ(温度センサ付)

プローブ長:30mm
プローブ径:6mm
温度センサ付

CP3-500

ニードル型プローブ(血流計接続端子付)

プローブ長:30/50/80mmから選択
プローブ径:1.65mm
血流計用端子付

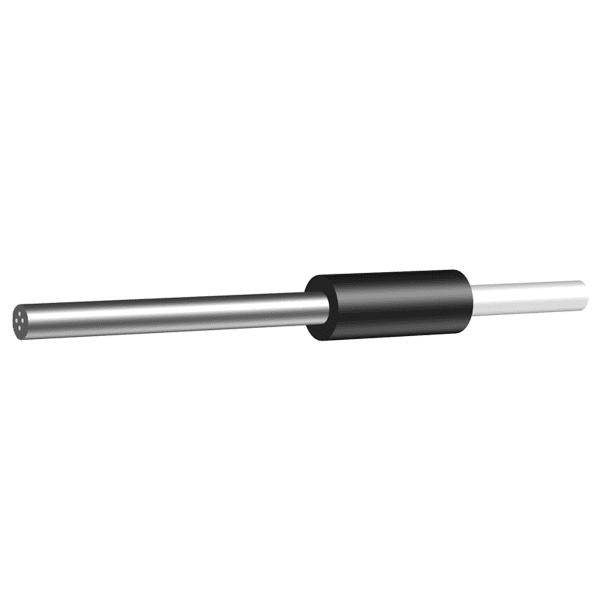

CP7-1000

円筒型プローブ(血流計用端子付&ヒーターユニット接続用)

プローブ長:12.7mm
プローブ径:3.3mm
血流計moorVMS-LDF接続端子付
ヒーターユニットmoorVMS-HEATプローブで使用

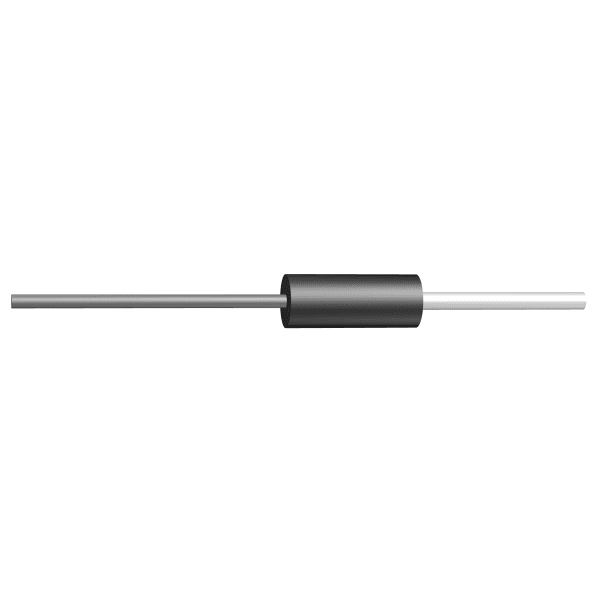

OP3-500

ニードルプローブ

プローブ長:30/50/80mmから選択
プローブ径:1.65mm


   アクセサリー製品


PH1V2

プローブホルダー(10個入)

CP1T-1000, CP1T-HP, OP1T-1000に使用

PH1-V2F

プローブホルダー(10個入)

CP1T-1000, CP1T-HP, OP1T-1000に使用

PH2

プローブホルダー(10個入)

CP2T-1000, OP2T-1000に使用
