     MoorLDI2-IR / レーザードップラー血流画像化装置

[MoorLDI2-IR 概要]

MoorLDI2-IRは、レーザードップラー血流画像化装置の標準モデルです。
計測は非接触で広範囲をスキャンします。

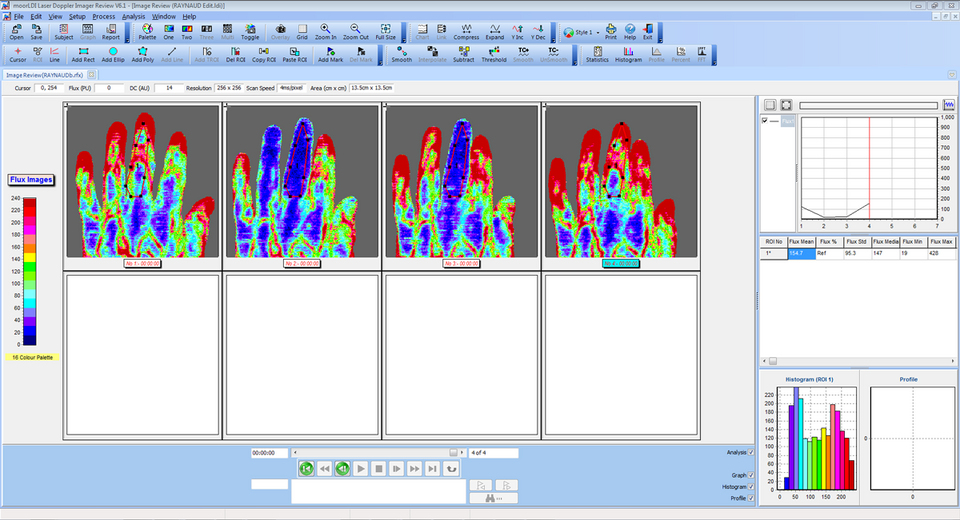

スキャンされたエリアの血流分布画像として表示及び統計が行える装置です。

このモデルは世界中の多くの研究機関で使用されており、クラス最高の解像度と鮮明な血流画像を生成するために、独自の光学設計と信号処理が採用されています。

レーザースペックルイメージングと比較されることが多く、いくつかの類似点はありますが、どちらの手法にも独自の利点があります。MoorLDI2はより深い組織表面下の小血管の視覚化を得ることができます。
このモデルは血管新生(再生医療)の基礎研究や脳血流イメージングに最適です。

MoorLDI2は1回のスキャンで最大50cm×50cmの広範囲の血流イメージングが可能です。

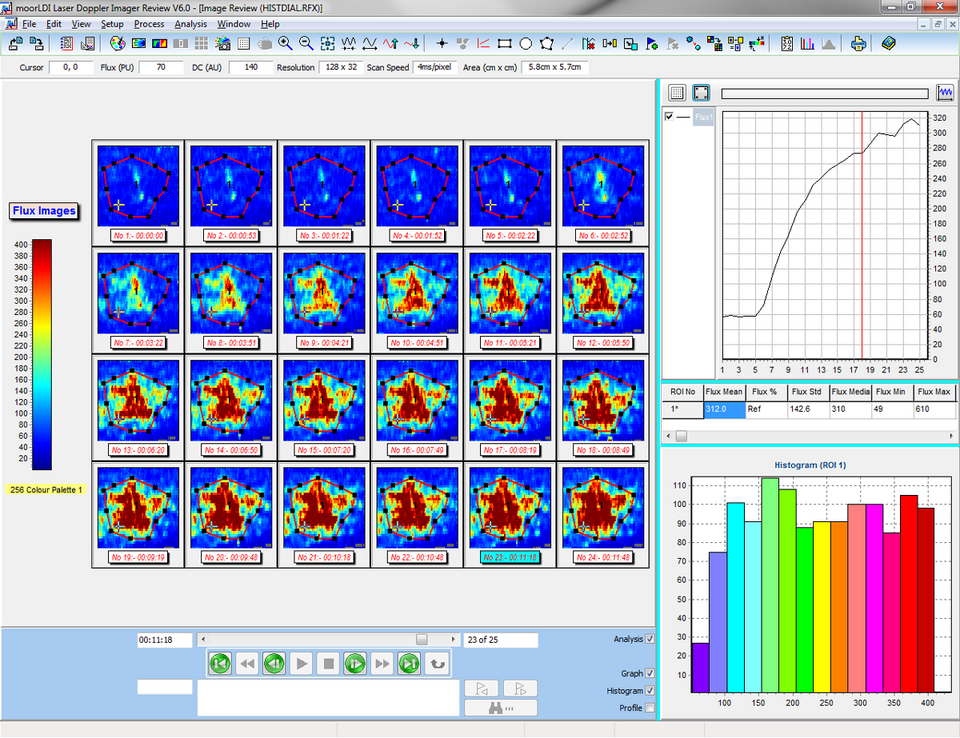

スキャン画像解像度は512×512ピクセルであり、統計値を算出する際にエリア指定を行いますが、そのエリア内に含まれる平均値、最大値、中間値などを得れますので、長期的な血流の変化を比較する際にも便利です。


   この製品の論文はメーカーサイトをご参照くださいclick here
   表示されたページの「REFERENCES」タブをクリック



製品の仕様詳細はこのページ上部の「仕様」タブをクリックしてご参照ください。


       MoorLDI-HIR / レーザードップラー血流画像化装置 [高解像度モデル]

[MoorLDI-HIR 概要]

MoorLDI-HIRは非接触で広範囲の血流測定が行える高解像度モデルです。

この装置は世界中の多くの研究機関で使用されており、クラス最高の解像度と鮮明な画像を生成するために独自の光学設計と信号処理を採用しています。

スキャンするピクセルサイズは50ミクロン,512×512ピクセルの解像度で血流測定を行います。



レーザースペックルイメージングと比較されることが多く、いくつかの類似点はありますが、どちらの手法にも独自の利点があります。MoorLDI2はより深い組織表面下の小血管の視覚化を得ることができます。

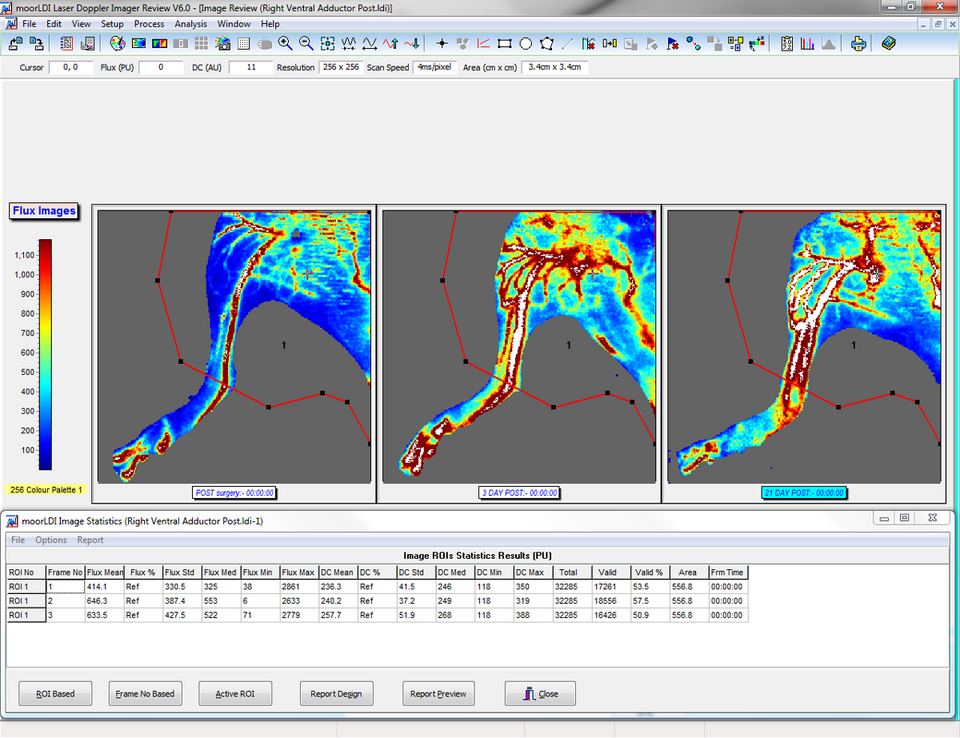

集束レーザーを使用すると、より深い組織を測定できるため、小動物の下肢血流測定など、血管新生の基礎研究に最適です。

広範囲の血流測定が行え、その計測データのフォーカスしたい部位をエリア指定し、平均値などの統計が行えるので、データ比較をする期間が比較的長い慢性実験で大変役立ちます。


   この製品の論文はメーカーサイトでご覧ください。click here
   表示されたページの「REFERENCES」タブをご選択ください。



製品の仕様詳細はこのページの上の「仕様」タブをクリックしてご参照ください。

  製品仕様


型番 MoorLDI2-IR MoorLDI2-HIR
品名 レーザードップラー血流画像化装置 レーザードップラー血流画像化装置[高解像度モデル]
レーザー光 785nm  Infra-Red Laser / 最大2.5mW
可視レーザー 660nm, 最大0.25mW
レーザー安全基準 Class 3R
眼球保護条件 オペレータ保護:770nm〜850nm
被験者の保護 :630nm〜670nmおよび770nm〜850nm
帯域幅 低周波数カットオフ:(0.1db) 20Hz, 100Hzまたは250Hz(スキャンレートに依存)
上限カットオフ周波数:(0.1db) 3KHz, 15KHzまたは22.5KHz(選択可能)
空間分解能 最大 512×512ピクセル
0.1mm/pixcel(測定対象までの距離20cm時)
1mm/pixcel(測定対象までの距離100cm時)
最大 512×512ピクセル
0.05mm/pixcel(測定対象までの距離20cm時)
スキャン範囲 6.6cm×6.6cm
(Large Areaモード設定時:13cm×13cm)
※測定対象までの距離20cmの条件)
25cm×25cm
(Large Areaモード設定時:50cm×50cm)
※測定対象までの距離100cmの条件)
2.5cm×2.5cm
(Large Areaモード設定時:5cm×5cm)
※測定対象までの距離20cmの条件)
3.4cm×3.4cm
(Large Areaモード設定時:6.8cm×6.8cm)
※測定対象までの距離30cmの条件)
スキャン速度 4ms/pixcel, 10ms/pixcel, 50ms/pixcel
スキャン時間 40秒(64×64pixcelの解像度で計測時)
360秒(256×256pixcelの解像度で計測時)
カメラ カラー, 2592×1944 pixcel(オートフォーカス)
測定モード 画像モード/リピートスキャンモード/シングルポイントモード
FLUX精度 ±10%(moorLDI2標準に対して)
測定精度 ±3%
測定範囲 0〜5000PU
トリガー機能 トリガー入力及び出力
 ソフトウェア動作OS Windows10 (moorLDI2 Research Software / SOFTWARE-LDI-RESEARCH-6VX)
イベントマーカー タイムスタンプ機能(計測中及び計測終了後)
カラーパレット 256色カラー
寸法 / 重量 426mm(W)×244mm(H)×300mm(D) / 9kg(スキャンヘッド部)
電源 100 - 230V, 50 - 60Hz, 50VA
保存温度 0〜45℃
動作温度 15〜30℃


     オプション製品

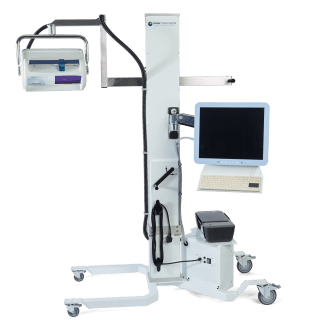

MS2-MKII

モバイルスタンド

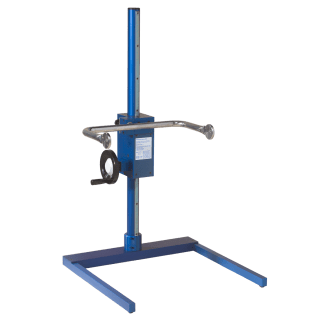

DS2

デスクトップスタンド

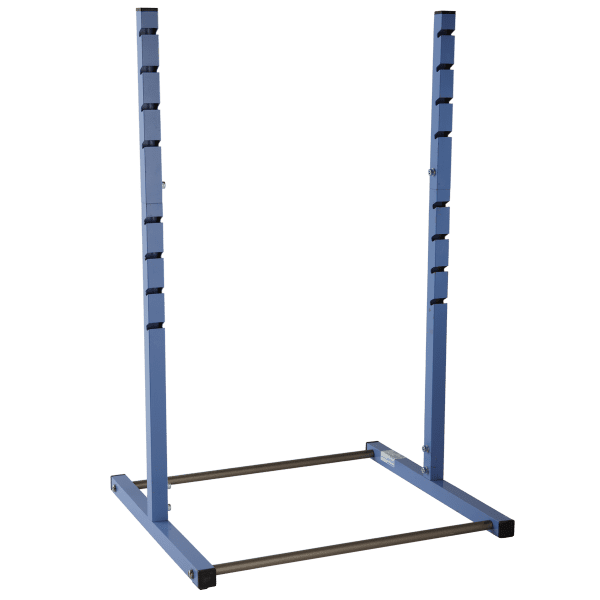

BS1

簡易スタンド

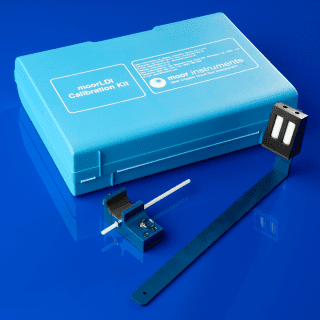

MOORLDI-CAL-ADVANCED

キャリブレーションキット

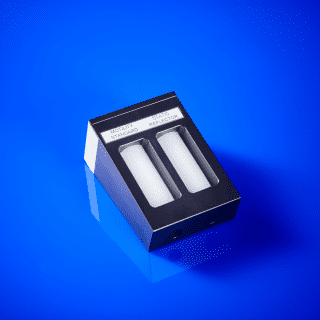

MOORLDI-CAL-2PFS

キャリブレーションブロック

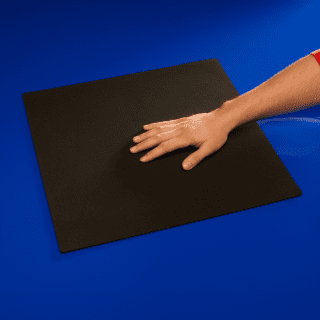

IMAGER-MAT

バックグラインドマット

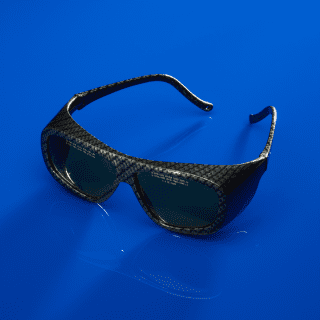

LASER-G0GGLES-785

保護ゴーグル(オペレート)

LASER-SPECTRASHIELD

保護ゴーグル(被験者用)

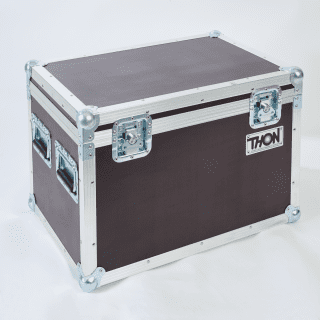

PACKING-MLDIV2

moorLDI収納ボックス

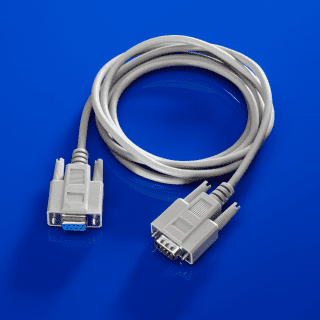

RS2

moorLDI2-PC接続ケーブル

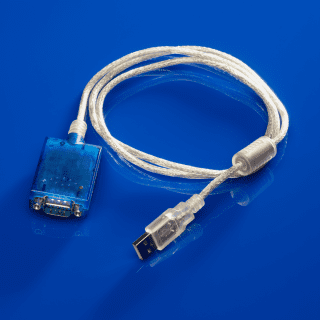

USB-CONVERTER

RS232 - USB変換アダプタ

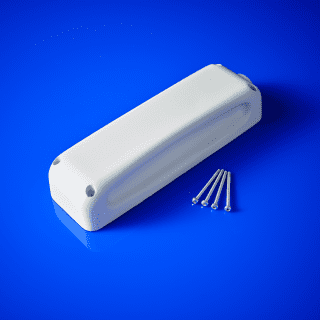

SPARE-MOORLDI2-BACKBOX-WH

LDI2バックボックススペア
