ripple社 リアルタイムプラットフォーム

grapevine NIP(Primate/動物用)

ripple

神経科学、人工神経開発向けハードウェア、ソフトウェアプラットフォーム


ハンディなプロセッサで最大512chまで計測可能なgrapevine NIP。
刺激と計測を完全にデジタル処理。ヒトでも使えるアイソレーションされた安全設計。

プロセッサに、フロントエンド(アンプもしくはアンプ+スティムレータ)を接続します。
信号はフロントエンド部でデジタイズされます。
ご使用になられている電極へ接続できるようコネクタ部をカスタマイズ品を納品させていただきます。

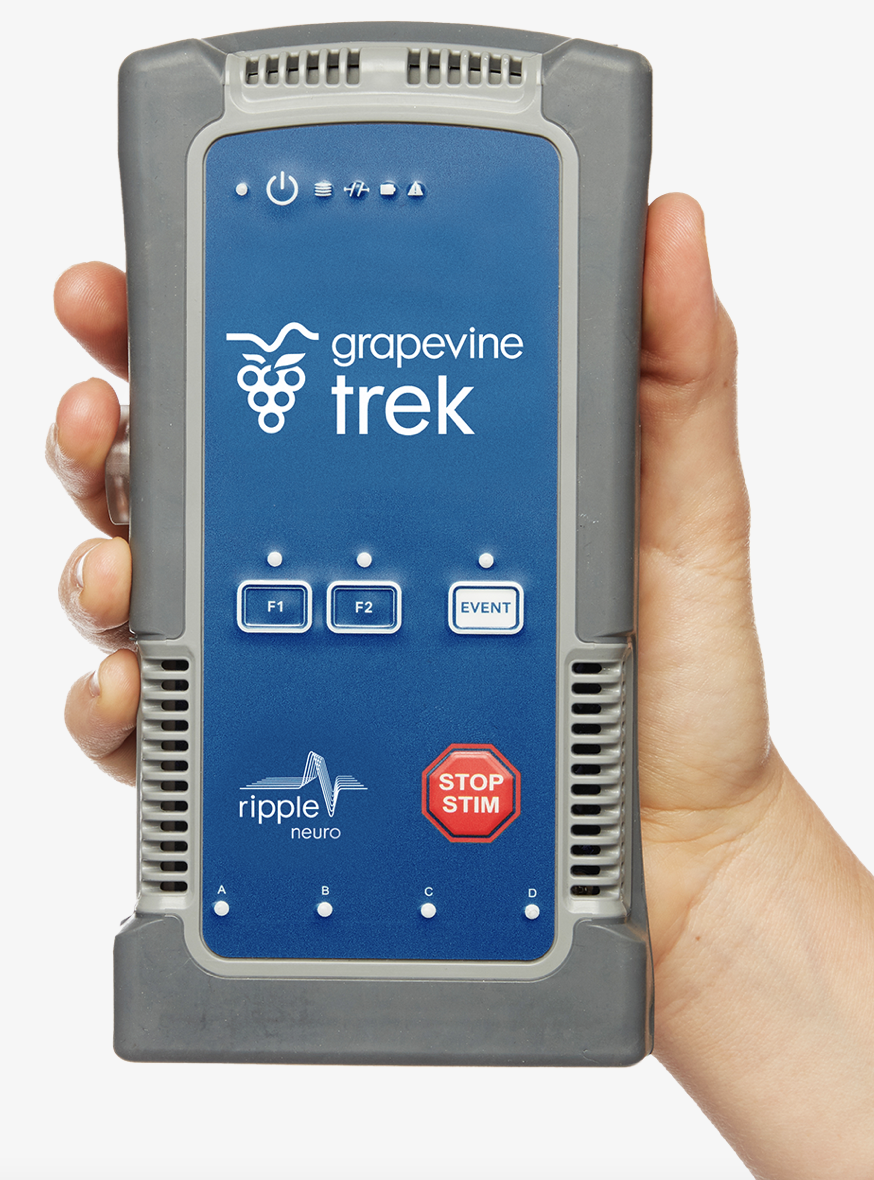

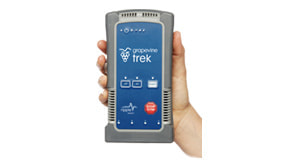

プロセッサ:grapevine NIP

片手に512ch !!

片手に収まるコンパクト設計だから持ち運びが自由自在のプロセッサ。

専用のフロントエンドに接続しデータ処理をおこないます。最大16個のフロントエンドと接続可能。データはイーサネット ケーブルよりPCヘ転送されます。
MatLabでリアルタイム制御とデータ保存、解析まで。

FastSettle機能により刺激を与えてから信号復旧までの時間を1mSecまで短縮可能です。

FastSettle資料ダウンロード



論文


Ruff DA and Cohen MR (in press). Global cognitive factors modulate correlated response variability between V4 neurons. The Journal of Neuroscience 34 (49), 16408-16416.

Snyder AC, Morais MJ, Willis CM, Smith MA (2015) Global network influences on local functional connectivity. Nat Neurosci (in press)

Ruff DA and Cohen MR (2014). Attention can either increase or decrease spike count correlations in visual cortex. Nature Neuroscience 17(11):1591-7

Snyder AC, Morais MJ, Smith MA (2013) Variance in population firing rate as a measure of slow time-scale correlation. Front Comp Neuro, 7(176)


アプリケーション

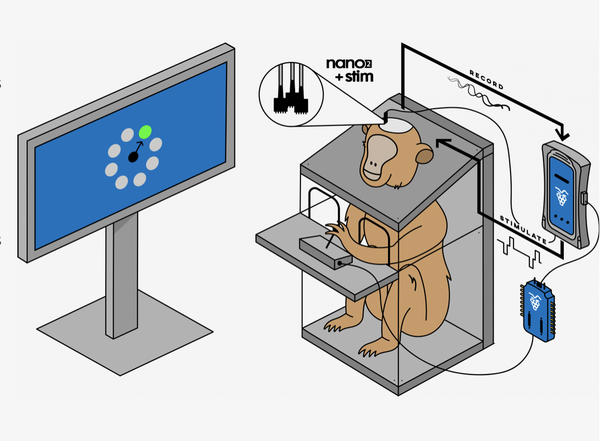

  • クローズドループによる刺激と記録
  • スパイク波形のオンラインデコーディング
  • 電気生理実験に最適な多チャンネル



特長

  • 最大512chまでの刺激と記録
  • 完全デジタル化と各フロントエンドとのアイソレーション処理
  • LinuxOSと低遅延で通信
  • オプションのアナログ、デジタルモジュール経由で他社製品との接続



仕様

品番 R00244/R00244-128
最大チャンネル数 512chモデル/128chモデル (最小チャンネル32chより)
リニアリティ誤差 30kHz
入力電源 100V~240V 60Hz/50Hz
バッテリ電源(オプション) 10.8Vリチウムイオン)
最大消費電力 60W
動作環境 温度0~40℃、湿度0~90%
データ通信ポート ギガビットイーサネット
サポートファイル形式 .NEV, .NSX, .NFX
プログラム可能制御ポート USB2.0 x 2
寸法 190mm x 110mm x 43mm
重さ 2 lbs/907g

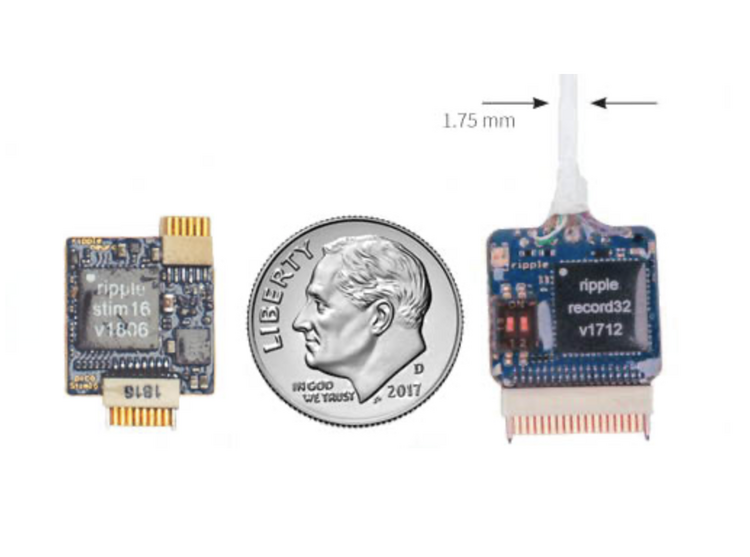

記録用フロントエンド

シングル/マルチ神経活動、LFP、ECoGに対応

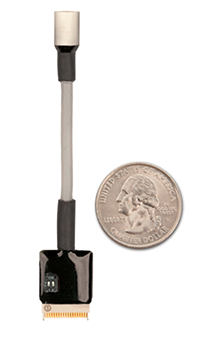

NANO2 (品番 R02001)


高インピーダンスマイクロエレクトロード用

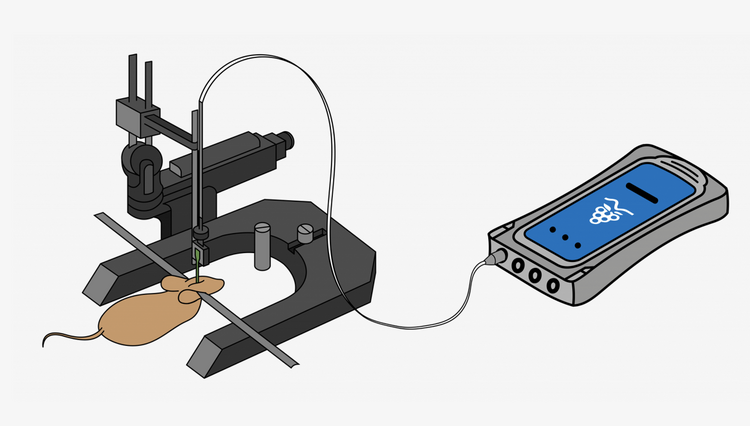

小動物に最適

19.5mm x 15.5mm x 4mm

2.0g




MICRO2

高インピーダンスマイクロエレクトロード用

35mm x 32mm x 4.74mm

9.0g



特徴
  • フィルタ、アンプ、16bitデジタイズ機能内蔵

  • 2個の独立したリファレンス(マニュアル操作で切り替え可能)

  • チャンネル毎に独立したインピーダンス計測



仕様
品番 R02001
解像度 16bit  0.125, 0.25, 0.5μV/bit (プログラマブル)
入力レンジ ±4,8,12mV
サンプリングレート 30ksps
フィルタ 0.1~100HzHPF(プログラマブル) / 7.5kHzLPF
インピーダンス測定 10kΩ〜400kMΩ
ノイズ <2.1μVms



記録+刺激用フロントエンド

刺激出力、シングル/マルチ神経活動、LFP、ECoGに対応



NANO 2+STIM (品番 R02003)


高インピーダンスマイクロエレクトロード用

小動物に最適

26.5mm x 21.5mm x 4mm

3.5g



品番 R02003
解像度 16bit
入力レンジ ±4,8,12mV
サンプリングレート 30ksps
フィルタ 1.0HzHPF / 7.5kHzLPF
インピーダンス測定 10kΩ〜400kMΩ
ノイズ <2.1μVms
刺激後記録復元時間 1.0ms
刺激電流可変範囲 1,2,5,10,20μA/step
刺激電流解像度 ±100段階(1.5mAまで)
刺激最小幅 1μs
刺激コンプライアンス電圧 ±8.5V
寸法 26.5mm x 21.5mm x 4mm
重さ 3.5g

Micro2(品番R02004)
Micor2-HV(品番R02005)

Micro2 - 32-channel Single reference microelectrode amplifier

Micro2は32ch分の信号取込みが可能です。ヒトにも安全にご使用いただける設計です。
Micro2-HVは刺激を出力する際の高電圧から回路を保護するためのオプションを追加しています。

使用のヒント
ECoG,LFP,細胞外活動電位

品番 R02004 / R02005
ハイパスフィルタ 0.1Hz - 100Hz / 1.0Hz
ローパスフィルタ 7.5kHz / 7.5kHz
アナログ入力変換 16bit / 16bit
入力レンジ ±4,8,12mv / ±4,8,12mv
サンプリングレート 30kHz / 30kHz
入力換算ノイズ 2.0μVrms / 2.0μVrms
最大入力電圧 ±2.5V / ±8.5V
インピーダンス測定 10kΩ〜1MΩ / 10kΩ〜400kΩ
刺激後記録復元時間 - / 1.0ms
電極コネクタ Samtec / Samtec
寸法 30mm x 26mm x 4.75mm / 30mm x 26mm x 4.75mm
重さ 9g / 9.5g

Nano2(品番R02001)
Nano2-HV(品番R02002)

Nano2 - 32-channel Single reference microelectrode amplifier (animal only)

Nano2は32ch分の信号取込みが可能です。小さく軽量である為、動物向けですのでヒトではお使いいただけません。
Nano2-HVは刺激を出力する際の高電圧から回路を保護するためのオプションを追加しています。

使用のヒント
ECoG,LFP,細胞外活動電位

品番 R02001 / R02002
ハイパスフィルタ 0.1Hz - 100Hz / 1.0Hz
ローパスフィルタ 7.5kHz / 7.5kHz
アナログ入力変換 16bit / 16bit
入力レンジ ±4,8,12mv / ±4,8,12mv
サンプリングレート 30kHz / 30kHz
入力換算ノイズ 2.0μVrms / 2.0μVrms
最大入力電圧 ±2.5V / ±8.5V
インピーダンス測定 10kΩ〜1MΩ / 10kΩ〜400kΩ
刺激後記録復元時間 - / 1.0ms
電極コネクタ Omnetics Nanostrip / Omnetics Nanostrip
寸法 19.5mm x 15.5mm x 4mm / 26.5mm x 21.5mm x 4mm
重さ 2.0g / 3.5g

EMG(品番R02008)

EMG - 16-pair Differential electrode amplifier (24-bit)

EMGは双極16chまで対応します。ヒトにも安全にご使用いただける設計です。フィルタやアンプは内蔵型。

使用のヒント
EMG, EEG

品番 R02008
ローパスフィルタ 500Hz
アナログ入力変換 24bit
サンプリングレート 2kHz
入力換算ノイズ 0.4μVrms
入力レンジ ±150mV
最大入力電圧 ±4.5V
入力インピーダンス 1.0GΩ || 20pF
電極コネクタ Samtec
寸法 51.5mm x 36.5mm x 4.75mm
重さ 12.5g

surfS2(品番R002015)

Surf S2 - 32-channel Single reference surface electrode amplifier

surfS2は単極32chまで対応します。EEGやEMGに最適。ヒトにも安全にご使用いただける設計です。フィルタやアンプは内蔵型。

使用のヒント
EMG,EEG

品番 R02015
ハイパスフィルタ 0.1Hz - 100Hz
ローパスフィルタ 7.5Hz
アナログ入力変換 16bit
入力レンジ ±4,8,12mv
サンプリングレート 30kHz
入力換算ノイズ 2.1μVrms
最大入力電圧 ±2.5V
インピーダンス測定 10kΩ〜1MΩ
電極コネクタ Samtec
寸法 30mm x 26mm x 4.75mm
重さ 9g

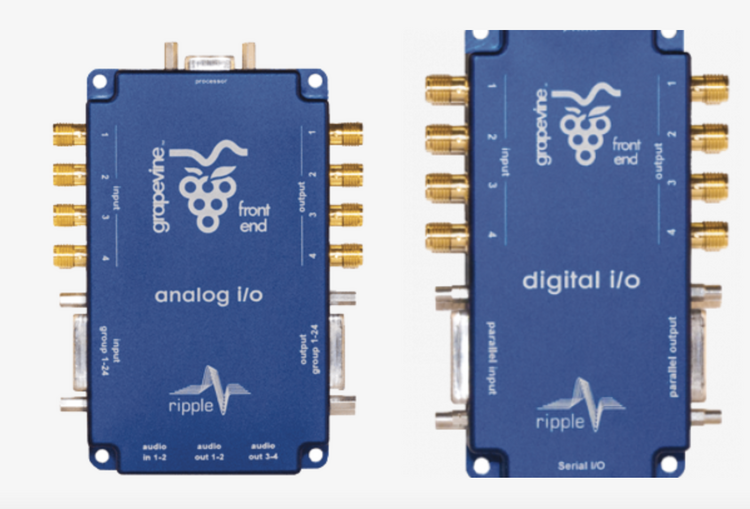

digital i/o(品番R00591)

注) SCOUTには本機能が含まれています。

Digital I/O - LVTTL Digital input/ouput

デジタル入出力用に各4つのSMAポートと16bitパラレルポート2個搭載。合計20bitの入出力に対応。

品番 R00591
入出力レベル LVTTL(0V/3.3V)
最大入力 +5.0V
最小幅 66μS
入力ポート 4bit SMA + 16bit パラレルポート
出力ポート 4bit SMA + 16bit パラレルポート
寸法 105mm x 60mm x 14mm
重さ 100g

analog i/o(品番R00407)

注) SCOUTには本機能が含まれています。

Analog I/O - ±5 V Analog input/ouput

品番 R00407
信号入力数 30ch
信号出力数 32ch
入力ポート 4bit SMA + DB-25ピン
出力ポート 4bit SMA + DB-25ピン
音声入力 1/8ステレオx1
音声出力 1/8ステレオx2
寸法 105mm x 73mm x 14mm
重さ 100g

アダプタ&ケーブル/アクセサリ

Front End Cables

フロントエンドに接続するケーブルです。
端子が1〜4までの4種類です。

Bilobe

接続先:EMG, Surf S, Micro
一本ケーブル(品番:R00233)
二又ケーブル(品番:R01044)
三又ケーブル(品番:R01045)
四又ケーブル(品番:R01016)

Circular

接続先:Nano
一本ケーブル(品番:R02241)
二又ケーブル(品番:R02242)
三又ケーブル(品番:R02243)
四又ケーブル(品番:R02244)


I/O Cables

digital i/oやanalog i/oをgrapevineに接続する専用ケーブルです。

一本ケーブル(品番:R01128)
二又ケーブル(品番:R01129)
三又ケーブル(品番:R01130)
四又ケーブル(品番:R01131)


Front End 1.5mm DIN Touchproof Adapter

フロントエンドと電極間のインターフェース

品番 R01375-->Micro,Micro+StimSurfS用
R01376-->EMG用
コネクタ形状 1.5mm オス
寸法/th> 105mm x 64mm x 26mm
重さ 170g

BNC Analog Breakout Adapter

BNCブレイクアウトアダプタ。
microDと接続しアナログ信号最大24chまで対応。

品番 R01124
チャンネル数 24ch GND用1ch
コネクタ形状/th> BNCメス
I/Oレンジ ±5V
フロントエンドコネクタ ±Dサブ25ピン メス
寸法/th> 230mm x 25mm x 9mm
重さ 1.1kg

BNC Digital Breakout Adapter

BNCブレイクアウトアダプタ。microDと接続しデジタル信号最大16chまで対応。

品番 R01396
チャンネル数 16ch
コネクタ形状 BNCメス
I/Oレンジ LVTTL(0/3.3V)
フロントエンドコネクタ ±Dサブ25ピン メス
寸法/th> 230mm x 25mm x 9mm
重さ 1.1kg

Portabilty Package(includes battery pack)

grapevine用のバッテリパックです。
電源の無い場所での計測をサポートします。

品番 R02066
バッテリ リチウムイオンバッテリ
出力 10.8V
動作時間 5時間

Screw Terminal

フロントエンドのSamtecコネクタをスクリューターミナルへ変換するボートです。

36-pin Samtec to 36-pos Screw Terminal(品番:R01407)
36-pin Samtec to 6-pos Screw Terminal(品番:R01217)


アダプタボード

フロントエンドへ接続する各種アダプタボードです。
Custom(品番:ADACUS)
各種コネクタとフロントエンドのコネクタを接続するためのアダプタを製作いたします。

Front End Cable Saver(品番;R01610)
Front End Stimulation Tester(品番;R01913)
Front End Tester 32-ch Single Ended(品番;R01404)
Front End Tester 16-pair Differential(品番;R01405)
Omnetics 40-pin to Samtec-36pin(品番;R01050)
Samtecj-36-pin to Omnetics 40-pin(品番;R01804)


emuアダプタ

EMU128アダプタはEEG/ECoGの32ch双極接続をサポートします。

品番 R01273
EEG入力コネクタ 37ピン オス
EEG出力コネクタ 37ピン メス
